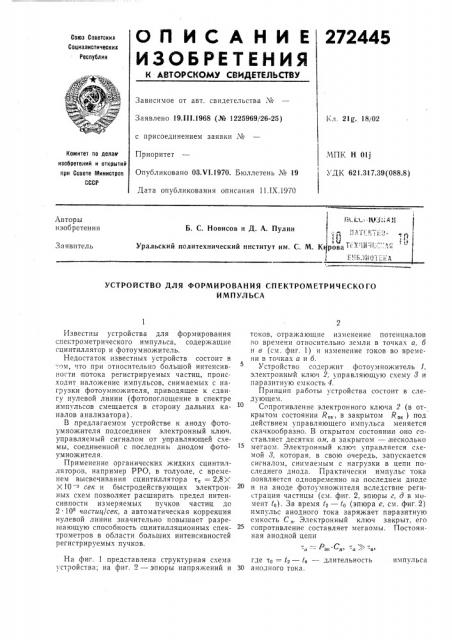

272445

Оп ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 19.111.1968 (№ 1225969/26-25) с присоединением заявки ¹

Приоритет

Опубликовано ОЗ.VI.1970. Бюллетень ¹ 19

Дата опубликования описания 11.1Х.1970

Кл. 2lg, 18j02

МПК Н 011

УДК 621.317.39(088.8) Номитет по делав изобретеиий и открытий при Совете Министров

СССР

1т зт: ЩД,: g т1

Б. С. Новисов и Д. А. Пулин

Уральский политехнический институт им. С. М. К рова "1 1:

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СПЕКТРОМЕТРИЧЕСКОГО

ИМПУЛЬСА

На фиг. 1 представлена структурная схема где то = t — t„— длительность устройства; на фиг. 2 — эпюры напряжений и 30 анодного тока. импlлbса

Известны устройства для формирования спектрометрического импульса, содержащие сцинтиллятор и фотоумножитель.

Недостаток известных устройств состоит в

-.ом, что при относительно оольшой интенсивности потока регистрируемых частиц, происходит наложение импульсов, снимаемых с нагрузки фотоумножителя, пр.иводящее к сдвигу нулевой линии (фотопоглощение в спектре импульсов смещается в сторону дальних каналов анализатора).

В,предлагаемом устройстве к аноду фотоумножителя подсоединен электронный ключ. управляемый сигналом от управляющей схемы, соединенной с последним диодом фотоумножителя.

Применение органических жидких сцинтилляторов, например РРО, в толуоле, с временем высвечивания сцинтиллятора т, = 2,8Х

Х10 в сек и быстродействующих электронных схем позволяет расширить предел интенсивности измеряемых пучков частиц до

2 10в чпстит1)сек, а автоматическая коррекция нулевой линии значительно повышает разрешающую способность сцинтилляционных спектрометров в области больших интенсивностей регистрируемых пучков. токов, отражающие изменение потенциалов во времени относительно земли в точках а, б и в (см. фиг. 1) и изменение токов во времени в точках а и б.

Устройство содержит фотоумножитель 1, электронный ключ 2; управляющую схему 3 и пар азитную ем кость 4.

Принцип работы устройства состоит в следующем.

Сопротивление электронного ключа 2 (в открытом состоянии R„-, в закрытом R„. ) под действием управляющего импульса меняется скачкообразно. В открытом состоянии оно составляет десятки олт,,в закрытом — iHocKoлько мегаом. Электронный ключ управляется схемой 8, которая, в свою очередь, запускается сигналом, снимаемым с нагрузки в цепи последнего диода. Практически импульс тока появляется одновременно на последнем диоде и на аноде фотоумножителя вследствие регистрации частицы (c». фиг. 2, эпюры г, д в момент t ). За время tв — to (эпюра е, см. фиг.2) импульс анодного тока заряжает паразитную емкость С„. Электронный ключ закрыт, его сопротивление составляет мегаомы. Постоянная анодной цепи а — Рак о а )) "о

272445

Предмет изобретения

trna улрайгюиу сггнм г

Ъг у/юююооюю

en vo

Фиг. 1

Риг. g

Составитель Г. Петрова

Редактор Б. Б. Федотов Текред Т. П. Курилко Корректор Л. А. Царькова

Заказ 25!4 !3 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4(5

Тип ;рафия, пр. Сапунова, 2

Амплитуда импульса напряжения, снимаемого с электронного ключа в момент времени максимальна: U (6) = Umax Баллистическая ошибка практически равна нулю. В момент t< (см. фиг. 2, эпюры 11 и 12), импульс, снимаемый с последнего динода фотоумножителя, запускает управляющую схему 8. Управляющая схема формирует треугольный импульс напряжен!!я (см. фиг. 2, эпюры и).

В момент 1з отпирается электронный ключ, его сопротивление в открытом состоянии R„,. невелико. Паразитная емкость С разряжается через электронный ключ с постоянной времени т„= С„Rpyy т,((co — длительность импульса анодного тока. 3а время / — t3, когда электронный ключ открыт, паразитная емкость успевает полностью разрядиться. Потенциал анода фотоумножителя относительно земли за время 1,.— t3 становится равным нул ю. В этом и заключается автом атическая коррекция нулевой линии спектрометрического сцинтиляционного датчика. В момент / электроный ключ закрывается. В момент датчик готов к новому акту регистрации. Время регистрации частиц определяется разностью 4 — t . Изменяя амплитуду управля!о5 щего импульса или пороговое напряжение электронного ключа 2 (см. фиг. 2, эпюры и) можно увеличивать или уменьшать длитель ность спектрометрического импульса напра жения, снимаемого с электронного ключ, 10 (см. фиг. 2, эпюра д).

Устройство для формирования спектром, 15 рического импульса, содер>кащее сцинтилл тор и фотоумножитель, orличаюшееся тез. что, с целью повышения точности непосредс, венного определения спектрального состаь-, ионизирующего излучения повышенной интеь

20 сивности, к аноду фотоумножителя подсоеди, цен электронный ключ, управляемый сигналом от управляющей схемы, соединеннсй с последним диодом фотоумножителя.
