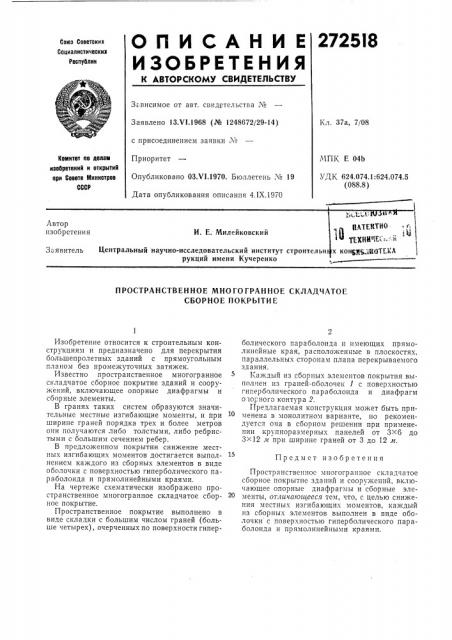

О П И С А Н И Е 272518
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Свез Советских
Социалистических
Республик
3 висимое от авт. свидетельства М
Заявлено 1ЗХ1.1968 (№ 1248672/29-14) с присоединением заявки М
Приоритет
Опубликовано ОЗ.V1.1970. Бюллетень X 19
Дата опубликования описания 4.1Х.1970
Кл. 37а, 7/08
МПК E 04b
УДК 624.074.1:624.074,5 (088.8) Номитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
НАТЕКТН(} !<: тЦ
3 тшм1D ":
1 х кону .1110ТИЛ
И. Е; Милейковский
Заявитель Центральный научно-исследовательский институт строительн рукций имени Кучеренко
ПРОСТРАНСТВЕННОЕ МНОГОГРАННОЕ СКЛАДЧАТОЕ
СБОРНОЕ ПОКРЫТИЕ
Предмет изобретения
Изобретение относится к строительным конструкциям и предназначено для перекрытия большепролетных зданий с прямоугольным планом без промежуточных затяжек.
Известно пространственное многогранное складчатое сборное покрытие зданий и сооружений, включающее опорные диафрагмы и сборные элементы.
В гранях таких систем образуются значительные местные изгибающие моменты, и при ширине граней порядка трех и более метров они получаются лиоо толстыми, либо ребристыми с большим сечением ребер.
В предложенном покрытии снижение местных изгибаюгцих моментов достигается выполнением каждого из сборных элементов в виде оболочки с поверхностью гиперболического параболоида и прямолинейными краями.
На чертеже схематически изображено пространственное многогранное складчатое сборное покрытие.
Пространственное покрытие выполнено в виде складки с большим числом граней (больше четырех), очерченных по поверхности гиперболического параболоида п имеющих прямолинейные края, расположенные в плоскостях, параллельных сторонам плана перекрываемого здания.
Каждый из сборных элементов покрытия выполнен из граней-оболочек 1 с поверхностью гиперболического параболоида и диафрагм о торного контура 2.
Предлагаемая конструкция может быть применена в монолитном варианте, но рекомендуется она в сборном решении при применении крупноразмерных панелей от Зхб до
Зх12 лт при ширине граней от 3 до 12 м.
Пространственное многогранное складчатое сборное покрытие зданий и сооружений, включающее опорные диафрагмы и сборные эле20 менты, отлича ощееся тем, что, с целью снижения местных изгибающих моментов, каждый из соорных элементов выполнен в виде оболочки с поверхностью гиперболического параболоида и прямолинейными краями, 272518
