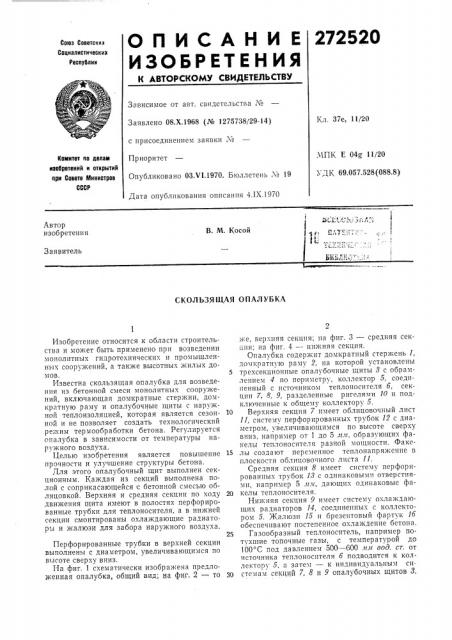

О П И С А Н И Е 272520
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетсния
Сациалистическия
Республик
Зависимое от авт. свидетельства М
Кл. 37е, 11/20
Заявлено 08.Х.1968 (№ 1275738/29-14) с присоединением заявки ¹
Приоритет
Опубликовано 03.т !.1970. Бюллетень ¹ 19
МПК E 04O 11/20
УДК 69.057.528(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 4.IX.1970
Автор изобретения
В. М. Косой
Заявитель
СКОЛЬЗЯЩАЯ ОПАЛУБКА
Изобретение относится к области строительства и может быть применено при возведении монолитных гидротехническик и промышленнык сооружений, à также высотных жилых домовв. 5
Известна скользящая опалубка для возведения из бетонной смеси монолитных сооружений, включающая домкратные стержни, дом«ратную раму и опалуоочные щиты с наружной теплоизоляцией, которая является сезон- 10
íî "I и не позволяет создать технологический режим термообработки бетона. Регулируется опалубка в зависимости от температуры наружного воздуха.
Целью изобретения является повышение 15 прочности и улучшение структуры бетона.
Для этого опалубочный щит выполнен секционным. Каждая из секций выполнена по. лой с соприкасающейся с бетонной смесью облицовкой. Верхняя и средняя секции по ходу 20 движения щита имеют в полостях перфорированные трубки для теплоносителя, а в нижней секции смонтированы охлаждающие радиаторы и жалюзи для забора наружного воздуха.
Перфорированные трубки в верхней секции выполнены с диаметром, увеличивающимся по высоте сверху вниз.
На фиг. 1 схематически изображена предложенная опалубка, общий вид; на фиг. 2 = то 30 же, веркпяя секция; на фиг. 3 — средняя секция; на фиг. 4 — нижняя секция.
Опалубка содержит домкратный стержень 1, домкратную раму 2, на которой установлены трексекционные опалубочные щиты 8 с обрамлением 4 по периметру, коллектор 5, соединенный с источником теплоносителя б, секции 7. 8, 9, разделенные ригелями 10 и подключенные к общему коллектору 5.
Верхняя секция 7 имеет облицовочный лист
l1, систему перфорированных трубок 12 с диаметром, увеличивающимся по высоте сверку вниз, например от 1 до 5 ль», образующих фа«елы теплоносителя разной мощности. Факелы создают переменное теплонапряжение в плоскости облицовочного листа 11.
Средняя секция 8 имеет систему перфорированнык трубок 18 с одинаковыми отверстиями, например 5 л.ч, дающик одинаковыс факелы теплоносителя.
Ни>киля секция 9 имеет систему оклаждающих радиаторов 14, соедпнепнык с коллектором 5. Жалюзи 15 и брезснтовый фартук lб обеспечивают постепенное охлаждение бетона.
Газообразный теплоносптель, например потухшие топочные газы, с температурой до
100 С под давлением 500 — 600 ял вод. ст. от источника теплоносителя б подводится к коллектору 5, а затем — к индивидуальным сп. стемам секций 7, 8 и 9 опалубочных щитов 8.
272520
По мере продвижения опалубки вверх автоматн 1ески производится те ) мооор а оотка oL тонных стенок по схеме: подъем температуры + изотермический прогрев + охлаждение бетона. Это позволяет без сезонной модернизации опалубки интенсифицировать бетонные работы круглогодично и в неблагоприятный зимний период, обеспечивает цикл термообработки за l2 †-l5 час при скорости под1 сма опалубки
2,5 — 3 >и/сутки. Твердснис бетона происходит в 10 верхней зоне, поэтому обшивка опалубки ограничивается пределами верхней секции, ITO у.,ьньшает ее общий вес.
Предмет изобретения
15. Скользящая опалубка для возведения из бетонной смеси монолитных сооружений, включающая домкратные стержни, домкратную рв.". у и опалубочныс щиты с наружной теплоизоляцией, отличающаяся тем, ITQ, с целью повышения прочности и улучшения структуры бетона, каждый опалубочный щит выполнен секционным, причем каждая из секций выполнена полой с соприкасающейся с бетонной смесью облицовкой, верхняя и средняя секции по ходу движения щита имеют в полостях перфорированные трубки для теплоносителя, а в нижней смонтированы охлаждающие радиаторы и жалюзи для забора наружного воздуха.
2. Опалубка по п. 1, отгичающаяся тем, что перфорированные трубки в верхней секции выполнены с диаметром, увеличивающимся по высоте сверху вниз.
272520
