Реферат

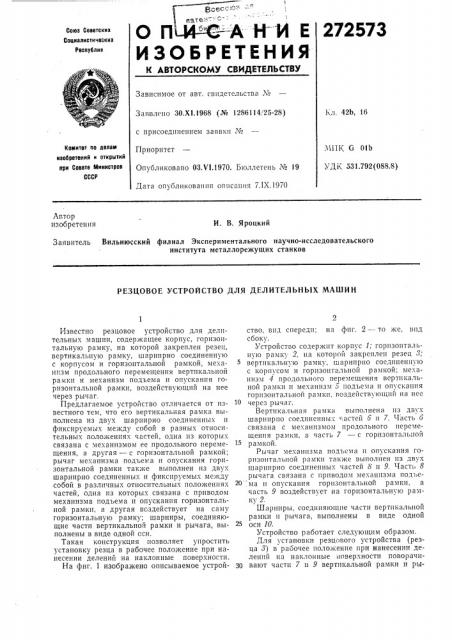

Яоесс с дате - г

ОП АНИЕ изо5 чтения

272573

Союа Соеетских

Социалистических

Ресоублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 42b, 16

Заявлено ЗО.Х1.1968 (№ 1286114 25-28) с присоединением заявки №

Комитет ло делам изобретений и открытий лри Совете Мииистрое

СССР.т1П К G 01Ь

УДЕ 531.792(088.8) Приоритет

Опубликовано ОЗХ1.1970. Бюллетень № !9

Дата опубликования описания 7.IX.1970

Агтор изобретения

И, В. Яроцкий

Заявитель Вильнюсский филиал Экспериментального научно-исследовательского института металлорежущих станков

РЕЗЦОВОЕ УСТРОЙСТВО ДЛЯ ДЕЛИТЕЛЪНЪ|Х МАШИН

Известно резцовое устройство для делительных машин, содержащее корпус, горизонтальную рамку, на которой закреплен резец, вертикальную рамку, шарнирно соединенную с корпусом и горизонтальной рамкой, механизм продольного перемещения вертикальной рамки и механизм подъема и опускания горизонтальной рамки, воздействующий на нее через рычаг.

Предлагаемое устройство отличается от известного тем, что его вертикальная рамка выполнена из двух шарнирно соединенных и фиксируемых между собой в разных относительных положениях частей, одна из которых связана с механизмом ее продольного перемещения, а другая — с горизонтальной рамкои; рычаг механизма подъема и опускания горизонтальной рамки также выполнен из двух шарнирно соединенных и фиксируемых между собой в различных относительных положениях частей, одна из которых связана с приводом механизма подъема и опускания горизонтальной рамки, а другая всздействует на саму горизонтальную рамку; шарниры, соединяющие части вертикальной рамки и рычага, выполнены в виде одной оси.

Такая конструкция позволяет упростить установку резца в рабочее положение при нанесении делений на наклонные поверхности.

На фиг. 1 изображено описываемое устройство, вид спереди; на фпг. 2 — то же, впд сбоку.

Устройство содержит корпус 1; горизонтальную рамку 2, на которой закреплен резец 8; вертикальную рамку, шарнирно соединенную с корпусом и горизонтальной рамкой; механизм 4 продольного перемещения вертикальной рамки п механизAt:5 подъема и опускания горизонтальной рамки, воздействующий на нее через рычаг.

Вертикальная рамка выполнена из двух шарнирно соединенных частей б и 7. Часть 6 связана с механизмом продольного перемещения рамки, а часть 7 — с горизонтальной

1 рамкой.

Рычаг механизма подъема и опускания горизонтальной рамки также выполнен из двух шарнирно соединенных частей 8 и 9. Часть 8 рычага связана с приводом механизма подъе20 ма и опускания горизонтальной рамки, а часть 9 воздействует на горизонтальную рамKу 2.

Шарниры, соединяющие части вертикальной рамки и рычага, выполнены в виде одной

25 оси 10.

Устройство работает следующим образом.

Для установки резцового устройства (резца 8) в рабочее положение при нанесении делений на наклонные поверхности поворачи30 вают части 7 и 9 вертикальной рамки и ры272573 чага в требуемое положение и (риксируют нх соответственно винтами 11 и 12. При нанесении делений резец получает перемещение от механизма 4.

Предмет изобретения

Резцовое устройство для делительных машин, содержащее корпус, горизонтальную рамку, на которой закреплен резец, вертикальную рамку, шарнирно соединенную с корпусом и горизонтальной рамкой, механизм продольного перемещения вертикальной рамки и механизм подъема и- опускания горизонтальной рамки, воздействующий на нее через рычаг, отлича ощееся тем, что, с целью упрощения установки резца в рабочее положение прн нанесении делений на наклонные поверхности, вертикальная рамка выполнена пз двух шарнирно соединенных и фиксируемых между собой в разных относительных положениях частей, одна из которых связана с механизмом ее продольного перемещения, а другая — с горизонтальной рамкой, рычаг механизма подъема и опускания горизонтальной рамки также выполнен нз двух шарнирно соединенных и фиксируемых между собой в различных относительных положениях частей, одна из которых связана с приводом механизма подъема и опускания горизонтальной рамки, другая воздействует на саму горизонтальную рамку, а шарниры, соединяющие части вертикальнои рамки и рычага, выполнены в виде одной оси.
