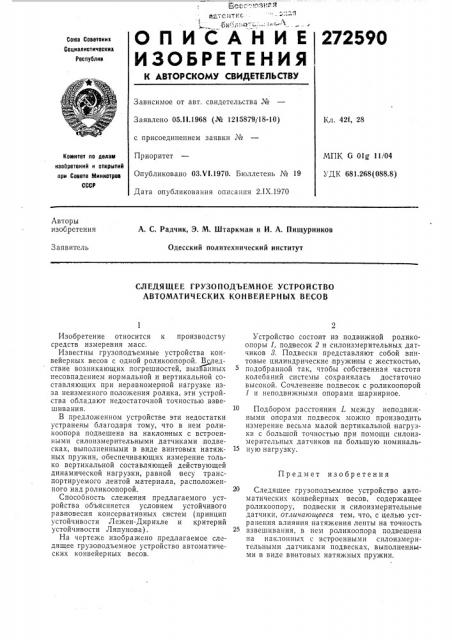

О П И С А Н И Е 272590

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42f, 28

Заявлено 05.ll.1968 (№ 1215879/18-10) с присоединением заявки №

Приоритет

Опубликовано 03.VI.1970. Бюллетень № 19

Дата опубликования описания 2.1Х.1970

МПК G Olg 11/04

УДК 681.268(088.8) Комитет по делам изобретений и открытий при Совете Миниотрое

СССР

Авторы изобретения

А. С. Радчик, Э. М. Штаркман и И. А. Пищурников

Одесский политехнический институт

Заявитель

СЛЕДЯЩЕЕ ГРУЗОПОДЪЕМНОЕ УСТРОЙСТВО

АВТОМАТИЧЕСКИХ КОНВЕЙЕРНЫХ ВЕСОВ

Предмет изобретения

Изобретение относится к производству средств измерения масс.

Известны грузоподъемные устройства конвейерных весов с одной роликоопорой. Вследствие возникающих погрешностей, вызванных несовпадением нормальной и вертикальной составляющих при неравномерной нагрузке изза неизменного положения ролика, эти устройства обладают недостаточной точностью взвешивания.

В предложенном устройстве эти недостатки устранены благодаря тому, что в нем роликоопора подвешена на наклонных с встроенными силоизмерительными датчиками подвесках, выполненными в виде винтовых натяжных пружин, обеспечивающих измерение только вертикальной составляющей действующей динамической нагрузки, равной весу транспортируемого лентой материала, расположенного над р оликоо пор ой.

Способность слежения предлагаемого устройства объясняется условием устойчивого равновесия консервативных систем (принцип устойчивости Лежен-Дирихле и критерий устойчивости Ляпунова) .

На чертеже изображено предлагаемое следящее грузоподъемное устройство автоматических конвейерных весов.

Устройство состоит из подвижной роликоопоры 1, подвесок 2 и силоизмерительных датчиков 8. Подвески представляют собой винтовые цилиндрические пружины с жесткостью, подобранной так, чтобы собственная частота колебаний системы сохранялась достаточно высокой. Сочленение подвесок с роликоопорой

1 и неподвижными опорами шарнирное.

Подбором расстояния L между неподвижными опорами подвесок можно производить измерение весьма малой вертикальной нагрузки с большой точностью при помощи силоизмерительных датчиков на большую номиналь15 ную нагрузку.

Следящее грузоподъемное устройство автоматических конвейерных весов, содержащее роликоопору, подвески и силоизмерительные датчики, отличающееся тем, что, с целью устранения влияния натяжения ленты на точность

2 взвешивания, в нем роликоопора подвешена на наклонных с встроенными силоизмерительными датчиками подвесках, выполненньтми в виде винтовых натяжных пружин.
