Реферат



2726ОО

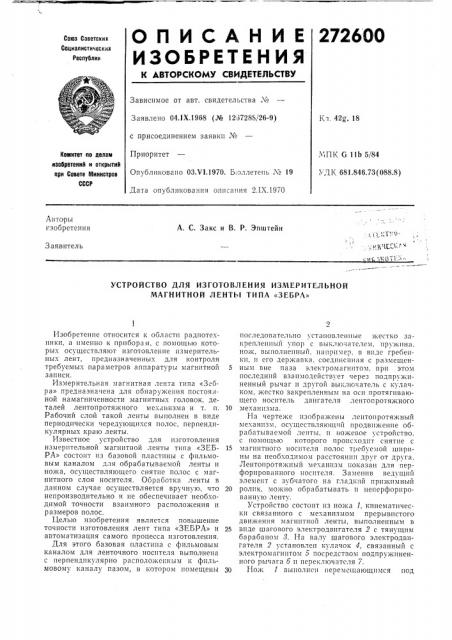

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.IX.1968 (№ 1267288/26-9) 1хл. 42g, 18 с присоединением заявки №

Приоритет

МПК G lib 5/84 хЛ1; 681,846.73(088.8) Комитет по делам иаобретеиий и открытий при Совете Мииистроа

СССР

Опубликовано ОЗ.Ч1.1970. Б,оллетепь ¹ 19

Дата опубликования описания 2.IX.1970

Авторы изобретения

А. С. Закс и В. Р, Эпштейн

Заявитель

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ИЗМЕРИТЕЛЬНОЙ

МАГНИТНОЙ Jl EHTbl ТИПА «ЗЕБРА»

Изобретение относится к области радиотехники, а именно к приоорам, с помощью которых осуществляют изготовление измерительных лент, предназначенных для контроля требуемых параметров аппаратуры магнитной записи.

Измерительная магнитная лента типа «Зебра» предназначена для обнаружения постоянной намагниченности магнитных головок, деталей лентопротяжного механизма и т. п.

Рабочий слой такой ленты выполнен в виде периодически чередующихся полос, перпендикулярных краю ленты.

Известное устройство для изготовления измерительной магнитной ленты типа «ЗЕБРА» состоит пз базовой пластины с фильмовым каналом для обрабатываемой ленты и ножа, осуществляющего снятие полос с магнитного слоя носителя. Обработка ленты в данном случае осуществляется вручную, что непроизводительно и не обеспечивает необходимой точности взаимного расположения и размеров полос.

Целью изобретения является повышение точности изготовления лепт типа «ЗЕБРА» и автоматизация самого процесса изготовления.

Для этого базовая пластина с фильмовым каналом для ленточного носителя выполнена с перпенд!!1л лярно расположенным к фильмовому каналу пазом, в котором помещень! последовательно установленные жестко закрепленный упор с выкл!о-!ателех1, пру>кина, нож, выполненный. Например. в виде гребенки, и его державка, соедпнспная с размсщсн5 ным вне паза электромагнитом, прп этом последний взаимодействует через подпружиненный рычаг и другой выкл!очатель с кулачком, жестко закрепленным на оси протягивающего носитель двигателя лентопротяжного

10 механизма.

На чертеже изображены лентопротяжный механизм, осуществля!ощпй продвижение обрабатываемой ленты, н ножевое устройство, с помощью которого происходит снятие с

15 магнитного носителя полос требуемой ширины на необходимом расстоянии друг от друга.

Лентопротя>кньlй механизм 1!Оказан для перфорированного носителя. Заменив ведущий элемент с зубчатого на гладкий прижимньш

20 ролик, можно обрабатывать и неперфорированную ленту.

Устройство cocTQIIT из ножа 1. кинематически связанного с механизмом прерывистого движения магнитной ленты, выполненным в

25 виде шагового электродвигателя 2 с тянущим барабаном 8. На валу шагового электродвигателя 2 установлен кулачок 4, связанный с электромагнитом !> посредством подпружиненного рычага !> и переключателя 7.

30 Нож 1 выполнен нереме!ца!ощпмся под

272600

Предмет изобретения

Составит".ль В. Ьровкин

Редактор А. В. Корнеев Тскред А, А. Ка!нышннкова

KoðIII êToð С. М. Сигал

Заказ 2389/9 Тираж 480 Подписное

1!!-!!Л!Л! !И Когнитсга IIO аслам изобрстсшш и о1крьпий при . овс:с Министров СССР

Москва, 7К-35, Ра>шскан иаб., д. 4/3

Типография, пр. Сапунова, 2 действием пружины 8 вдоль иаиравляющик 9 корпуса 10 в период времени от момента отключения электромагнита 5 переключателем 7 до момента его включеш1я переключателем 11.

Между ножом 1 и переключателем 11 установлен подпружиненный упор 12, перемещающийся вдоль иаправляющик 1;> корпуса 10.

Устройство содержит 1 як>ке Il8 м атыв а 1 ел!

14 для намотки ленты 15 в ру«о;1 1б, тормозное устройство 17 для торможения ири разматывании ленты 15 с рулона 18 и при>кимиые колодки 19 и 20.

Лента 15 движется прерывисто вдоль направляющих корпуса 10. Б момент остановки ленты отклк>чается электромагнит 5, после чего нож 1 под действием пру>кипы 8, двигаясь в направлении, перпендикулярном кра;о ленты, снимает с нее полосу магшпного слоя, перемещает упор 12 и включает через переключатель 11 электромагнит 5, возвраща1ощий нож 1 в начальное положение.

Нож 1 может быть выполнен также в виде гребенки.

Устройство для изготовления измерительной магнитной ленты типа «ЗЕБРА», содержащее базовую пластину с фильмовым каналом для ленточного носителя и но>к для снятия с него полос иа магнитном слое, отлича1осцееся тем, что, с целью ис вы1ис !и я 10«ности !1згот овлеиия измерительной ленты и автоматизации процесса ее изготовления. указанная пластина выполнена с перпендикулярно располо>кениым к фильмовому каналу пазом, в котором помещены последовательно установленные жестко закрепленный упор с выключателем, 1- пру>«!!!!a, нож, выполненный, например, в виде гребенки, и его державка, сосдииеииая с размещенным вне паза электромагнитом, при этом последний взаимодейству ет через подпружиненный рычаг и др-;гоп выключатель с кулачком, жестко закрепленным на оси протягивающего носитель двигателя лентопротяжного ме>:анизма.
