Реферат

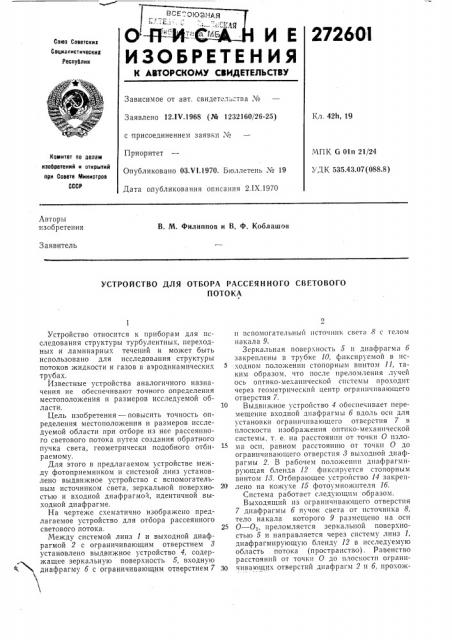

27260I

И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

3 ависимое от авт. свидетельства ¹

Кл. 42h, 19

Заявлено 12ЛЧ.1968 (№ 1232160/26-25) с присоединением заявки ¹

Приоритет

МПК G 01п 21/24

УДК 535.43.07 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано ОЗ.VI.1970. Бюллетень № 19

Дата опубликования описания 2.IX.1970

Авторы изобретения

В. М. Филиппов и В, Ф. Коблашов

Заявитель

УСТРОЙСТВО ДЛЯ ОТБОРА РАССЕЯННОГО СВЕТОВОГО

ПОТОКА

У стройство относится к приборам для исследования структуры турбулентных, переходных и ламинарных течений и может быть использовано для исследования структуры потоков жидкости и газов в аэродинамических трубах.

Известные устройства аналогичного назначения не обеспечивают точного определения местоположения и размеров исследуемой области.

Цель изобретения — повысить точность определения местоположения и размеров исследуемой области при отборе из нее рассеянного светового потока путем создания обратного пучка света, геометрически подобного отбираемому.

Для этого в предлагаемом устройстве между фотоприемником и системой линз установлено выдвижное устройство с вспомогательным источником света, зеркальной поверхностью и входной диафрагмоч, идентичной выходной диафрагме.

На чертеже схематично изображено предлагаемое устройство для отбора рассеянного светового потока.

Между системой линз 1 и выходной диафрагмой 2 с ограничивающим отверстием 8 установлено выдвижное устройство 4, содержащее зеркальную поверхность 5, входную диафрагму б с ограничивающим отверстием 7 и вспомогательный источник светя 8 с телом накала 9.

Зеркальная поверхность 5 и диафрагма б закреплены в трубке 10, фиксируемой в исходном положении стопорным винтом 11, таким образом, что после преломления лучей ось оптико-механической системы проходит через геометрический центр ограничивающего отверстия 7.

10 Выдвижное устройство 4 обсспечивает перемещение входной диафрагмы б вдоль оси для установки ограничивающего отверстия 7 в плоскости изображения оптико-механической системы, т. е. на расстоянии от точки О пзло15 ма осп, равном расстояншо от точки 0 до ограничивающего отверстия 8 выходной диафрагмы 2. В рабочем положении диафрагмирующая бленда 12 фиксируется стопорным винтом 18. Отбирающее устройство 14 закреп20 лено на кожухе 15 фотоумножителя 1б.

Система работает следующим образом.

Выходящий из ограничивающего отверстия

7 диафрагмы б пучок света от источника 8, тело накала которого 9 размещено на оси

25 Π— О,, преломляется зеркальной поверхностью 5 и направляется через систему линз 1, диафрагмирующую бленду 12 в исследуемую область потока (пространство). Равенство расстояний от точки О до плоскости ограни30 чивающих отверстий диафрагм 2 и б, прохож272601

Составитель А. А. Шеломова

Редактор Т. 3. Орловская Техред А. А. Камышиикова Корректор С. М. Сигал

Заказ 2389/10 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Созсге Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 денпе оси Π— О, через геометрический центр ограничивающего отверстия 7 диафрагмы б и тело накала 9 создают выходящий пз диафрагмирующей бленды 12 пучок света, геометрически подобный отбираемому устройством пз рассеивающей среды пространства и регистрируемому фотоумножителем 1б.

Область пересечения сформированного луча света с подающим (рассеивающим), созданным отдельным осветительным устройством, в котором расположен источник излучения, я"ляется исследуемой областью и наблюдается как наиболее яркая часть пространства.

После визуализации исследуемой области ее размеры и положение в пространстве измеряют оптическим путем, например, прн помощи микроскопа или теодолита. Определив положение и размеры исследуемой области, выдвижное устройство 4 выводят с пути лучей рассеянного света в нерабочее положение и фиксируют стопорным вин гом 11.

5 Предмет изобретения

Устройство для отбора рассеянного светового потока, содержащее источник излучения, систему линз, выходную диафрагму и фотоприемник, отличающееся тем, что, с целью повышения точности определения местоположения и размеров исследуемои области путем создания обратного пучка света, геометрически подобного отбираемому из исследуемой области, между фотоприемником и системой линз установлено выдвижное устройство с вспомогательным источником света, зеркальной поверхностью и входной диафрагмой, идентичной выходной диафрагме.
