272 6l9

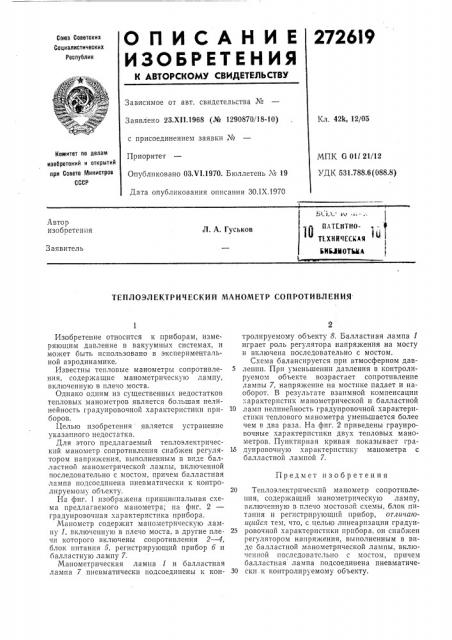

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Л%

Кл. 42k, 12/05

Заявлено 23.XII.1968 (№ 1290870/18-10) с присоединением заявки М

Приоритет

Опубликовано ОЗ.Ч1.1970. Бюллетень Ле 19

Дата опубликования описания ЗО.IX.1970

Комитет по делам изобретений и открытий при Совете 1т1инистрое

СССР

МПК 6 01121/12

УДК 531.788.6 (088.8) Автор изобретснпя

". TEIITÍO

Tf XH1I fEC1;Aq -

>IIkkll0TM A

Л A. Гуськов

Заявитель

ТЕПЛОЭЛЕКТРИЧЕСКИЙ МАНОМЕТР СОПРОТИВЛЕНИЯ

Предмет изобретения

Изобретение относится к приборам, измеряющим давление в вакуумных системах, и может быть использовано в экспериментальной аэродинамике.

Известны тепловые манометры сопротивления, содержащие манометрическую лампу, включенную в плечо моста.

Однако одним из существенных недостатков тепловых манометров является большая нелинейность градуировочной характеристики приборов.

Целью изобретения является устранение указанного недостатка.

Для этого предлагаемый теплоэлектрический манометр сопротивления снабжен регулятором напряжения, выполненным в виде балластной манометрической лампы, включенной последовательно с мостом, причем балластная лампа подсоединена пневматически к контролируемому объекту.

На фиг. 1 изображена принципиальная схема предлагаемого манометра; на фиг. 2 градуировочпая характеристика прибора.

Манометр содержит манометрическую лампу 1, включенную в плечо моста, в другие плечи которого включены сопротивления 2 — 4, блок питания б, регистрирующий прибор б и балластную лампу 7.

Манометрическая лампа 1 и балластная лампа 7 пневматически подсоединены к контролируемому объекту 8. Балластная лампа 1 играет роль регулятора напряжения на мосту и включена последовательно с мостом.

Схема балансируется при атмосферном дав5 лешш. При уменьшении давления в контролируемом объекте возрастает сопротивление лампы 7, напряжение на мостике падает и наоборот. В результате взаимной компенсации арактеристик манометрической и балластной

10 ламп нелинейность градуировочной характеристики теплового манометра уменьшается более чем в два раза. На фиг. 2 приведены грауировочные характеристики двух тепловых манометров. Пунктирная кривая показывает гра14 дуировочную характеристику манометра с балластной лампой 7.

20 Теплоэлектрпческий манометр сопротивления, содержащий манометрпческую лампу, включенную в плечо мостовой схемы, блок питания и регистрирующий прибор, отличаюи1ийся тем, что, с целью лпнеарпзации градуи25 ровочной характеристики прибора, он снабжен регулятором напряжения, выполненным в виде балластной манометрической лампы, включенной последовательно с мостом, причем балластная лампа подсоединена пневматиче30 скн к контролируемому объекту.

272616

Фиг. / о Рчмфл.cm

9 юг.Г
