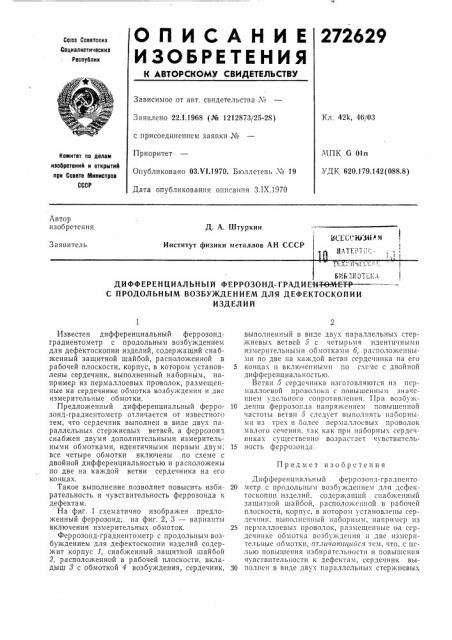

272629 опНСАННЕ изоьеетиния
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства XЗаявлено 22.1.1968 (№ 1212873/25-28) с присоединением заявки №
Приоритет
Опубликовано ОЗХ!.1970. Бюллетень ¹ 19
Дата опубликования описания 3.IX.1970
Кл. 42k, 46/03
МПК G 01n
УДК 620.179.142 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
Д. А. Штуркин
Институт физики металлов АН СССР
ИСЕО . HJ311 х М )
11 л тт,:;:,:, ; !
Заявитель
ДИФФЕРЕНЦИАЛЬНЫЙ ФЕРРОЗОНД-ГРАДИЕН+6тттЕт-Р.
С ПРОДОЛЬНЫМ ВОЗБУЖДЕНИЕМ ДЛЯ ДЕФЕКТОСКОПИИ
ИЗДЕЛИЙ
Предмет изобретения
Известен дифференциальный феррозондградиентометр с продольным возбуждением для дефектоскопии изделий, содержащий снабженный защитной шайбой, расположенной в рабочей плоскости, корпус, в котором установлены сердечник, выполненный наборным, например из пермаллоевых проволок, размещенные на сердечнике обмотка возбуждения и две измерительные обмотки.
Предложенный дифференциальный феррозонд-градиентометр отличается от известного тем, что сердечник выполнен в виде двух параллельных стержневых ветвей, а фсррозонд снабжен двумя дополнительными измерительными обмотками, идентичными первым двум; все четыре обмотки включены по схеме с двойной дифференциальностью. и расположены по две на каждой ветви сердечника на его концах.
Такое выполнение позволяет повысить избирательность и чувствительность феррозонда к дефектам.
На фиг. 1 схематично изображен предложенный феррозонд; на фиг. 2, 3 — варианты включения измерительных обмоток.
Феррозонд-градиентометр с продольным возбуждением для дефектоскопии изделий содержит корпус 1, снабженный защитной шайбой
2, расположенной в рабочей плоскости, вкладыш 8 с обмоткой 4 возбуждения, сердечник, выполненный в виде двух параллельных стержневых ветвей 5 с четырьмя идентичными измерительными обмотками 6, расположенными по две иа каждой ветви ссрде!ника на его
5 концах и включенными по схеме с двойной диффсренциальностью.
Ветви 5 сердечника изготовляются из псрмаллоевой проволоки с повышенным значением удельного сопротивления. При возбуж10 денни феррозонда напряжением повышенной частоты ветви 5 следует выполнять наборными из трех и более пермаллосвых проволок малого сечения, так как при наборных сердечниках существенно возрастает чувствитсль15 ность феррозонда.
Дифференциальный феррозоид-градиеято20 мстр с продольным возбуждением для дсфектоскоппи изделий, содержащий снабженный защитной шайбой, расположенной в рабочей плоскости, корпус, в котором установлены сердечник, выполненный наборным, например из
25 пермаллосвых проволок, размещенные на сердечнике обмотка возбуждения и две измерительные обмотки, от.шпа ощ шсQ тем, что, с цслью повышения избирательности и повышения чувствительности к дефектам, сердечник вы30 полиси в виде двух параллельных стержневых
272о29
Фиг с
Фиг 1
Составитель И. Кесоян
Тскред Л. В. Куклина Корректор И. С. Хлыстова
Редакгор В, С. Левятов
Заказ 2273 1 Тираж 480 Подписное
ЦНИИПИ Коми;ста по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4!5
Типография, пр. Сапунова, 2 вегвей, а фсррозонд снабжен двуми дополнительными измерительными обмотками, идентичными первым двум, все четыре обмотки включены по скеме с двойной дифференциальностью и расположены по две на каждой ветви сердечника на его концак.
