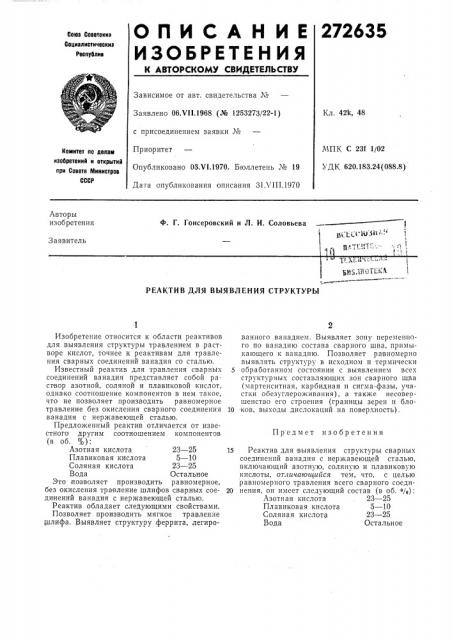

О П И С А Н И Е 272635
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскиз
Социалистическими
Республик
Зависимое от авт. свидетельства ¹
Кл. 42k, 48
Заявлено 06.Ч11.1968 (№ 1253273/22-1) с присоединением заявки №
Приоритет
Опубликовано 03.Ч1.1970. бюллетень ¹ 19
Дага опубликования описания 31 ЧIII.1970
МПК С 23f 1/02
УДК 620.183.24(088,8) Комитет по делам изобретениЯ и открытий при Совете Министров
СССР
Авторы изобретения
Ф. Г. Гоисеровский и Л. И. Соловьева
Заявитель
РЕАКТИВ ДЛЯ ВЪ|ЯВЛЕНИЯ СТРУКТУРЫ
Предмет изобретения
Изобретение относится к области реактивов для выявления структуры травлением в растворе кислот, точнее к реактивам для травления сварных соединений ванадия со сталью.
Известный реактив для травления сварных соединений ванадия представляет собой расгвор азотной, соляной и плавиковой кислот, однако соотношение компонентов в нем такое, что не позволяет производить равномерное травление без окисления сварного соединения ванадия с нержавеющей сталью.
Предложенный реактив отличается от известного другим соотношением компонентов (в об. %):
Азотная кислота 23 — 25
Плавиковая кислота 5 — 10
Соляная кислота 23 — 25
Вода Остальное
Это позволяет производить равномерное, без окисления травление шлифов сварных соединений ванадия с нержавеющей сталью.
Реактив обладает следующими свойствами.
Позволяет производить мягкое травление шлифа. Выявляет структуру феррита, легированного ванадием. Выявляет зону переменного по ванадию состава сварного шва, примыкающего к ванадию. Позволяет равномерно выявлять структуру в исходном и термически
5 ооработанном состоянии с выявлением всех структурных составляющих зон сварного щва (мартенситная, карбидная и сигма-фазы, участки обезуглероживания), а также несовершенство его строения (границы зерен и бло10 ков, выходы дислокаций на поверхность).
15 Реактив для выявления структуры сварных соединений ванадия с нержавеющей сталью, включающий азотную, соляную и плавиковую кислоты, отличающийся тем, что, с целью равномерного травления всего сварного соеди20 нения, он имеет следующий состав (в об. %):
Азотная кислота 23 — 25
Плавиковая кислота 5 — 10
Соляная кислота 23 — 25
Вода Остальное
