Реферат



272732

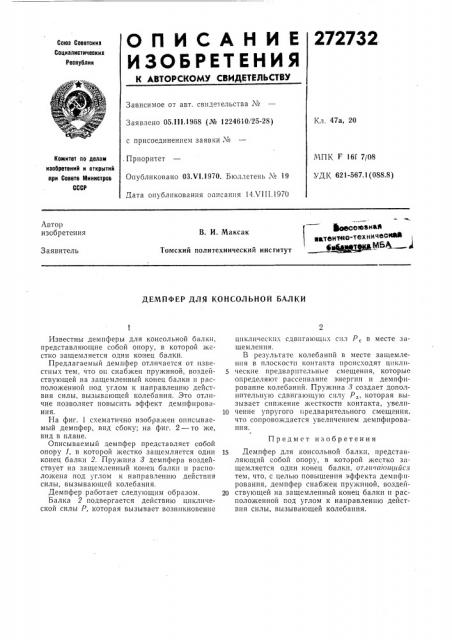

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свиде1ельства ¹

Заявлено 05.111,1968 (¹ 1224610/25-28) с присоединением заявки № . Приоритет

Опубликовано ОЗ.Ч1.1970. Бюллетень № 19

Дата опубликования описания 14.VIII.1970

Кл. 47а, 20

МПК F 16(7/08

УДК 621-567.1(088.8) Комитет по делам изобретений и открытий при Сосете Министров

СССР

Автор изобретения

В. И. Максак

Томский политехнический институт

Заявитель

ДЕМПФЕР ДЛЯ КОНСОЛЬНОЙ БАЛКИ циклических сдвигающпх спл P в месте защемления.

В результате колебаний в месте защемленпя В плоскости контакта происходят циклические предварительные смещения, которые определяют рассепвчнпе энерпш и демпфирование колебаний. Пружина 3 создает дополнительную сдвигающую силу Р„которая вызывает снижение жесткости контакта, увели10 чение упругого предварительного смещения, что сопровождается увеличением демпфироват-сия.

Предмет изобретения

15 Демпфер для консольной балк t, представляющий собой опору, в которой жестко защемляется один конец балки, отличи/ощийсч тем, что, с целью повышения эффекта демпфирования, демпфер снабжен пружиной, воздей20 ствующей на защемленный конец балки и расположенной под углом к направлению действия силы, вызывающей колебания.

Известны демпферы для консольной балки, представляющие собой опору, в которой жестко защемляется один конец балки.

Предлагаемый демпфер отличается от известных тем, что он снабжен пружиной, воздействующей на защемленный конец балки и расположенной под углом к направлению действия силы, вызывающей колебания. Это отличие позволяет повысить эффект демпфирования.

На фиг. 1 схематично изображен описываемый демпфер, вид сбоку; на фиг. 2 — то же, вид в плане.

Описываемый демпфер представляет собой опору 1, в которой жестко защемляется один конец балки 2. Пружина 8 демпфера воздействует на защемленный конец балки и pBcIIQложена под углом к направлешпо действия силы, вызывающей колебания.

Демпфер работает следующим образом.

Балка 2 подвергается действию циклической силы Р, которая вызывает возникновение

} С СОЮЗНай ратеитно-техничестеб1® у ц р мь J
