Устройство для нанесения гальванических покрытий на цилиндрические детали натиранием

Устройство для нанесения гальванических покрытий на цилиндрические детали натиранием

Иллюстрации

Показать все

Реферат

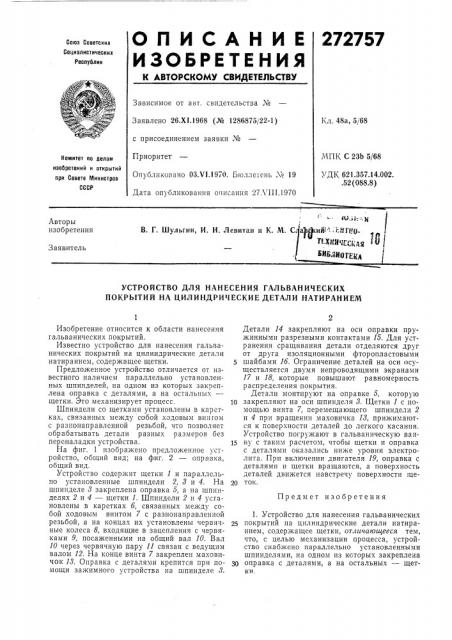

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ап г

Союз Советских

Социалистических

Республик

Зависимое о" авт. свидетельства ¹

Заявлено 26.XI.1968 (№ 1286875/22-1) с присоединением заявки №

Приоритет

Опубликовано 03.V1,1970. Бюлле ень ¹ 19

Дата опубликования описания 27ХП1.1970

Кл. 48а, 5/68

МПК С 23b 5/68

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.357.14.002..52 (088.8) a))

БИБдИОТЕКд

Авторы изобретения

В. Г. Шульгин, И. И. Левитан и К. М. С

Заявитель

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ГАЛЬВАНИЧЕСКИХ

ПОКРЫТИЙ НА ЦИЛИНДРИЧЕСКИЕ ДЕТАЛИ НАТИРАНИЕМ

Предмет изобретения

Изобретение относится к области нанесения гальванических покрытий.

Известно устройство для нанесения гальванических покрытий на цилиндрические детали натиранием, содержащее щетки.

Предложенное устройство отличается от известного наличием параллельно установленных шпинделей, на одном из которых закреплена оправка с деталями, а на остальны.:— щетки. Это механизирует процесс.

Шпиндели со щетками установлены в каретках, связанных между собой ходовым винтом с разнонаправленной резьбой, что позволяет обрабатывать детали разных размеров без переналадки устройства.

На фиг. 1 изображено предложенное устройство, общий вид; на фиг. 2 — оправка, общий вид.

Устройство содержит щетки 1 и параллельно установленные шпиндели 2, 8 и 4. На шпинделе 8 закреплена оправка 5, а на шпинделях 2 и 4 щетки 1. Шпиндели 2 и 4 установлены в каретках б, связанных между собой ходовым винтом 7 с разнонаправленной резьбой, а на концах их установлены червячные колеса 8, входящие в зацепления с червяками 9, посаженными на общий вал 10. Вал

10 через червячную пару 11 связан с ведущим валом 12. На конце винта 7 закреплен маховичок 13. Оправка с деталями крепится при помощи зажимного устройства на шпинделе 8.

Детали 14 закрепляют на оси оправки пружинными разрезными контактами 15. Для устранения сращивания детали отделяются друг от друга изоляционными фторопластовыми шайбами 1б. Ограничение деталей на оси осуществляется двумя непроводящими экранами

17 и 18, которые повышают равномерность распределения покрытия.

Детали монтируют на оправке 5, которую

1о закрепляют на оси шпинделя 8. Щетки 1 с помощью винта 7, перемещающего шпиндели 2 и 4 при вращении маховичка И, прижимаются к поверхности деталей до легкого касания.

Устройство погружают в гальваническую ван15 ну с таким расчетом, чтобы щетки и оправка с деталями оказались ниже уровня электролита. При включении двигателя 19, оправка с деталями и щетки вращаются, а поверхность деталей движется навстречу поверхности ще20 то к.

1. Устройство для нанесения гальванических покрытий на цилиндрические детали натиранием, содержащее щетки, от,гичаюигееся тем, что, с целью механизации процесса, устройство снабжено параллельно установленными шпинделями, на одном из которых закреплена ч0 оправка с деталями, а на остальных — щетки.

272757

9ua /

Составитель А. Кутибашвили

Редактор О. С. Филиппова Техред A. A. Камышникова Корректор В. Г. Трутнев

Заказ 2250/5 Тираж 480 Подписное

ЦНИИПИ Комитета по делам нзооретений и открытий нри Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4)5

Типография, пр. Сапунова, 2

2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения обработки деталей разных размеров без переналадки устройства, шпиндели со щетками установлены в кар "1ках, связанных между собой ходовым винтом с разнонаправленной резьбой.
