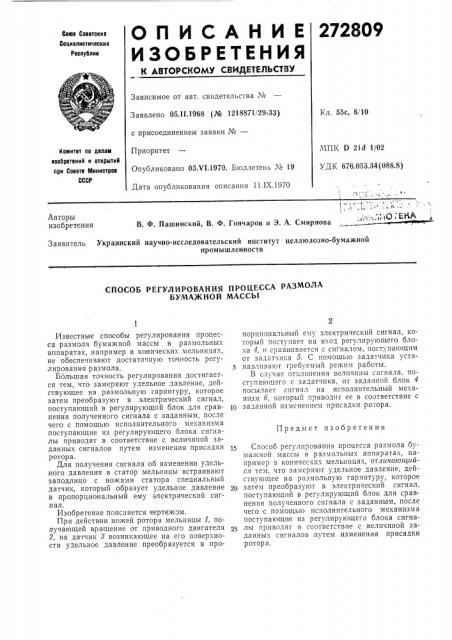

О П И С А Н И Е 272809

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Соцлалнстическнх

Республик

Зависимое от авт. свидетельства №

Заявлено 05.I I.1968 (№ 1218871/29-33) с присоединением заявки №вЂ”

Приоритет

Опубликовано ОЗХ!.1970. Бюллетень № 19

Дата опубликования описания 11.1Х.1970

Кл. 55с, 6/10

МПК D 2ld 1/02

УДК 676.053.34 (088.8) Комитет по делам лаобретений и открытий прн Совете Министров

СССР

Авторы изобретения

В. Ф. Пашинский, В. Ф. Гончаров и Э. А. Смирнова

Заявитель Украинский научно-исследовательский институт целлюлозно-бумажной промышленности

СПОСОБ РЕГУЛИРОВАНИЯ ПРОЦЕССА РАЗМОЛА

БУМАЖНОИ МАССЫ

Предмет изобретения

Известные способы регулирования процесса размола бумажной массы в размольных аппаратах, например в конических мельницах, не обеспечивают достаточную точность регулирования размола.

Большая точность регулирования достигается тем, что замеряют удельное давление, действующее на размольную гарнитуру, которое затем преобразуют в электрический сигнал, поступающий в регулирующий блок для сравнения полученного сигнала с заданным, после чего с помощью исполнительного механизма поступающие из регулирующего блока сигналы приводят в соответствие с величиной заданных сигналов путем изменения присадки ротора.

Для получения сигнала об изменении удель,ного давления в статор мельницы встраивают заподлицо с ножами статора специальный датчик, который образует удельное давление в пропорциональный ему электрический сигнал.

Изобретение поясняется чертежом.

При действии ножей ротора мельницы 1, получающей вращение от приводного двигателя

2, на датчик 3 возникающее на его поверхности удельное давление преобразуется в пропорцпональный ему электрический сигнал, который поступает на вход регулирующего блока 4, и сравнивается с сигналом, поступающим от задатчика 5. С помощью задатчика устанавливают требуемый рен»им работы.

В случае отклонения вели шны сигнала, поступающего с задатчпка, от заданной блок 4 посылает сигнал на исполнительный механизм 6, который приводит ее в соответствие с

10 заданной изменением присадки ротора.

15 Способ регулирования процесса размола бумажной массы в размольных аппаратах, например в конических мельницах, отличаюи1ийся тем, что замеряют удельное давление, действующее на размольную гарчитуру, которое

2р затем преобразуют в электрический сигнал, поступающий в регулирующий блок для сравнения полученного сигнала с заданным, после чего с помощью исполнительного механизма поступающие из регулирующего блока сигналы приводят в соответствие с величиной заданных сигналов .путем изменения присадки ротора.
