Турбонасосный агрегат
Патент 272822
Классы МПК
Турбонасосный агрегат
Иллюстрации
Реферат
272822

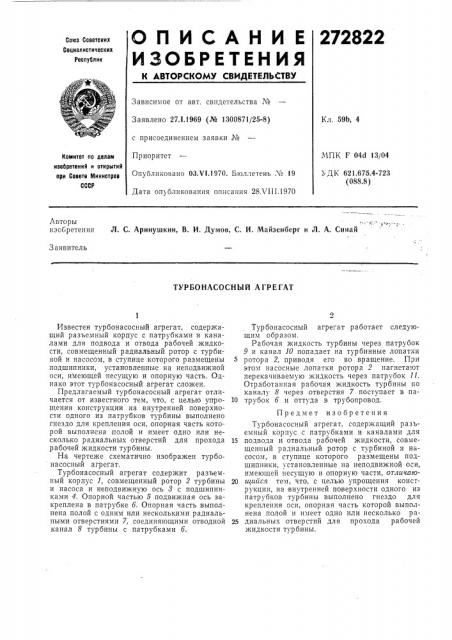

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свпдетельства №
Заявлено 2?.I.1969 (№ 1300871/25-8) с присоединением заявки №
Приоритет
Опубликовано 03,Vl.1970. Бюллетень ¹ 19
Дата опубликования описания 28 VIII.1970
Кл. 59Ь, 4
МПК F 04d 13/04
Ъ ДК 621.675.4-723 (088,8) Комитет по делам изобретений и открытий ори Совете Министров
СССР
Авторы изобретения
Л. С. Аринушкии, В. И. Думов, С. И. Майзенберг и Л, А. Синай
Заявитель
ТУРБОНАСОСНЫЙ АГРЕГАТ
Известен турбонасосный агрегат, содержащий разъемный корпус с патрубками и каналами для подвода и отвода рабочей жидкости, совмещенный радиальный ротор с турбиной и насосом, в ступице которого размещены подшипники, установленные на неподвижной оси, имеющей несущую и опорную часть. Однако этот турбонасосный агрегат сложен.
Предлагаемый турбонасосный агрегат отличается от известного тем, что, с целью упрощения конструкции на внутренней поверхности одного из патрубков турбины выполнено гнездо для крепления оси, опорная часть которой выполнена полой и имеет одно или несколько радиальных отверстий для прохода рабочей жидкости турбины.
На чертеже схематично изображен турбонасосный агрегат.
Турбонасосный агрегат содержит разъемный корпус 1, совмещенный ротор 2 турбины и насоса и неподвижную ось 8 с подшипниками 4. Опорной частью б подвижная ось закреплена в патрубке б. Опорная часть выполнена полой с одним или несколькими радиальными отверстиями 7, соединяющими отводной канал 8 турбины с патрубками 6, Турбонасосный агрегат работает следующим образом.
Рабочая жидкость турбины через патрубок
9 и канал 10 попадает на турбинные лопатки
5 ротора 2, приводя его во вращение. При этом насосные лопатки ротора 2 нагнетают перекачиваемую жидкость через патрубок 11.
Отработанная рабочая жидкость турбины по каналу 8 через отверстия 7 поступает в па10 трубок б и оттуда в трубопровод.
Предмет изобретения
Турбонасосный агрегат, содержащий разьемный корпус с патрубками и каналами для
15 подвода и отвода рабочей жидкости, совмещенный радиальный ротор с турбиной и насосом, в ступице которого размещены подшипники, установленные на неподвижной оси, имеющей несущую и опорную части, отличаю20 и1ийся тем, что, с целью упрощения конструкции, на внутренней поверхности одного из патрубков турбины выполнено гнездо для крепления оси, опорная часть которой выполнена полой и имеет одно или несколько ра25 диальных отверстий для прохода рабочей жидкости турбины, 272822
Составитель С. Стесни
Редактор Г, К. Гончарова Техред А. A. Камышникова Корректор А. И. Зимний
Заказ 2400/17 Тираж 480 Подписное
ЦЕ!ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4, 5
Типография, пр. Сапунова, 2
