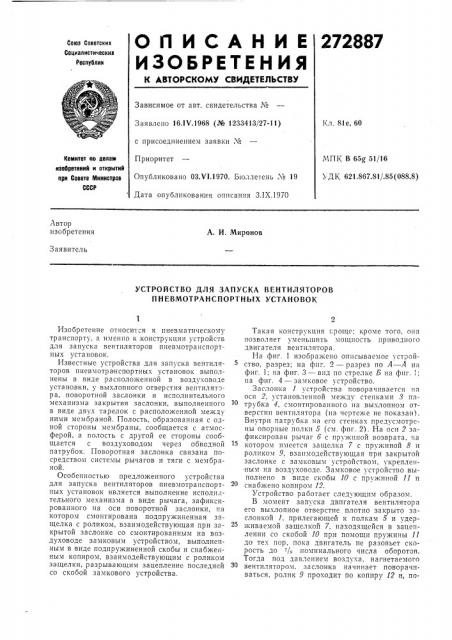

ОПИСАНИЕ

ИЗОЬЕЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслуйлик

Зависимое от авт. свидетельства №

Кл. 81е, 60

Заявлено 16 1Ч.1968 (№ 1233413/27-11) с присоединением заявки ¹

Приоритет

Опубликовано 03.Ч1.1970. Бюллетень № 19

Дата опубликования описания З.IX.1970

МПК В 65g 51/16

УДК 621.867.81/.85 (088.8) Комитет оо лелатв изобретений и открытий ори Совете Министров

СССР автор изобретения

A. И, Миронов

Заявитель

УСТРОЙСТВО ДЛЯ ЗАПУСКА ВЕНТИЛЯТОРОВ

ПНЕВМОТРАНСПОРТНЫХ УСТАНОВОК

Изобретение относится к пневматическому транспорту. а именно к .конструкции устройств для запуска вентиляторов пневмотранспортпых установок.

Известные устройства для запуска вентиляторов пневмотранспортных установок выпо Iиены в виде расположенной в воздуховоде установки, у выхлопного отверстия вентилятора, поворотной заслонки и исполнительного механизма закрытия заслонки, выполненного в виде двух тарелок с расположенной между ними мемораной. Полость, образованная с одной стороны мембраны, сообщается с атмосферой, а полость с другой ее стороны сообщается с воздуховодом через обводной патрубок. Поворотная заслонка связана посредством системы рычагов и тяги с мемораной.

Особенностью предложенного устройства для запуска вентиляторов пневмотрапспортных установок является выполнение исполнительного механизма в виде рычага, зафиксированного па оси поворотной заслонки, на котором смонтирована подпружиненная защелка с роликом, взаимодействующая при закрытой заслонке со смонтированным на воздуховоде замковым устройством, выполненным в виде подпружиненной скобы и снаоженным копиром, взаимодействующим с роликом защелки, разрывающим зацепление последней со скобой замкового устройства.

Такая конструкция rlðîùå; кроме того. она позволяет уменьшить мощность приводного двигателя вентилятора.

На фиг. 1 изображено описываемое устройство, разрез; на фпг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг. 1; на фиг. 4 — замковое устройство.

Заслонка 1 устройства поворачивается на оси 2, установленной между стенками 3 патрубка 4, смонтированного на выхлопном отверстии вентилятора (на чертеже не показан1.

Внутри патрубка на его стенках предусмотрены опорные .полки 5 (см. фпг. 2). На оси 2 зафиксирован рычаг б с пружиной возврата. па котором имеется защелка 7 с пружиной 8 и роликом 9, взаимодействующая при закрытой заслонке с замковым устройством, укрепленным на воздуховоде. Замковое устройство выполнено в виде скобы 10 с пружиной 11 и снаожено коппром 12.

Устройство работает следующим образом.

В момент запуска двигателя вентилятора его выхлопное отверстие плотно закрыто заслонкой 1, прилегающей к полкам 5 и удерживаемой защелкой 7, находящейся в зацеплении со скобой 10 при помощи пружины 11 до тех пор, пока двигатель е разовьет скорость до /,; номинального числа оборотов.

Тогда Iloj давлением воздуха, нагнетаемого

3О вентилятором, заслонка начинает поворачиваться, ролик 9 проходит по коппру 12 и, по272887 падая в его вырез, выводит защелку 7 из зацепления со скобой 10. Заслонка плавно (за счет воздушной подушки между ней и стенкой патрубка 4) .приходит в вертикальное (открытое) положение.

В момент отключения двигателя вентилятора и падения числа оборотов рычаг б вместе с заслонкой под действием пружины возврата начинает опускаться в горизонтальное (закрытое) положение. Ролик 9 защелки 7 проходит по копиру 12 с другой его стороны и вводит защелку в зацепление со скобой 10.

Вентилятор снова готов к пуску.

Предмет изобретения

Устройство для запуска вентиляторов пневмотранспортных установок, включающее в себя расположенную в воздуховоде установки, у выхлопного отверстия вентилятора, поворотную заслонку и исполнительный механизм закрытия заслонки во время пуска вентилятора и автоматического открытия заслонки при достижении вентилятором номинального режима, отличающееся тем, что, с целью снижения мощности приводного двигателя вентилятора и упрощения конструкции устройства, исполнительный механизм выполнен в виде рычага, зафиксированного на оси поворотной заслонки, на котором смонтирована подпружиненная защелка с роликом, взаимодействующая при закрытой заслонке со смонтированным на воздуховоде замковым устройством, выполненным в виде подпружиненной скобы и снабженным копиром, взаимодействующим с роликом защелки, разрывающим зацепление последней со скобой замкового устройства, 272887
