Реферат

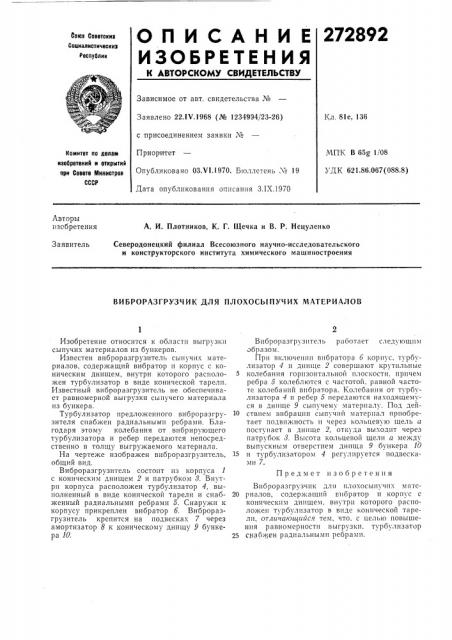

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

272892

Союз Соеетокиз

Социдлистичеоииз

Реопублин

Зависимое от авт. свидетельства №

Заявлено 22.IV.1968 (№ 1234994/23-26) с присоединением заявки ¹

Приоритет

Опубликовано 03.VI.1970. Бюллетень ¹ 19

Дата опубликования описания З.IX.1970

Кл. 81е, 136

МПК В 65g 1/08

УДК 621.86.067(088.8) Комитет по делам изобретеиий и открытий при Соеете Миииотрое

СССР

Авторы изобретения

А. И. Плотников, К. Г. Щечка и В. P. Нецуленко

Северодонецкий филиал Всесоюзного научно-исследовательского и конструкторского института химического машиностроения

Заявитель

ВИБРОРАЗГРУЗЧИК ДЛЯ ПЛОХОСЫПУЧИХ МАТЕРИАЛОВ

Предмет изобретения

Изобретение относится к области выгрузки сыпучих материалов из бункеров.

Известен виброразгрузитель сыпучих материалов, содержащий вибратор и корпус с коническим днищем, внутри которого расположен турбулизатор в виде конической тарели.

Известный виброразгрузитель не обеспечивает равномерной выгрузки сыпучего материала из бункера.

Турбулизатор предложенного виброразгрузителя снабжен радиальными ребрами, Благодаря этому колебания от вибрирующего турбулизатора и ребер передаются непосредственно в толщу выгружаемого материала.

На чертеже изображен виброразгрузитель, общий вид.

Виброразгрузитель состоит из корпуса 1 с коническим днищем 2 и патрубком 8. Внутри корпуса расположен турбулизатор 4, выполненный в виде конической тарели и снабженный радиальными ребрами 5. Снаружи к корпусу прикреплен вибратор б. Виброразгрузитель крепится на подвесках 7 через амортизатор 8 к коническому днищу 9 бункера 10.

Впброразгрузитель работает следующим образом.

Прп включении вибратора б корпус, турбулизатор 4 и днище 2 совершают крутильные

5 колебания горизонтальной плоскости. причем ребра 5 колеблются с частотой, равной частоте колебаний впбратора. Колебания от турбулизатора 4 и ребер 5 передаются находящемуся в днище 9 сыпучему материалу. Под дей10 ствием вибрации сыпучий материал приобретает подвижность и через кольцевую щель а поступает в днище 2, откуда выходит через патрубок 8. Высота кольцевой щели а. между выпускным отверстием днища 9 бункера 10

15 и турбулизатором 4 регулируется подвесками 7.

Впброразгрузчик для плохосыпучих мате20 риалов, содержащий вибратор и корпус с коническим днищем, внутри которого расположен турбулпзатор в виде конической тарели, отлича ощийсл тем, что, с целью повышения равномерности выгрузки, турбулизатор

25 снаб> ен радиальными ребрами.
