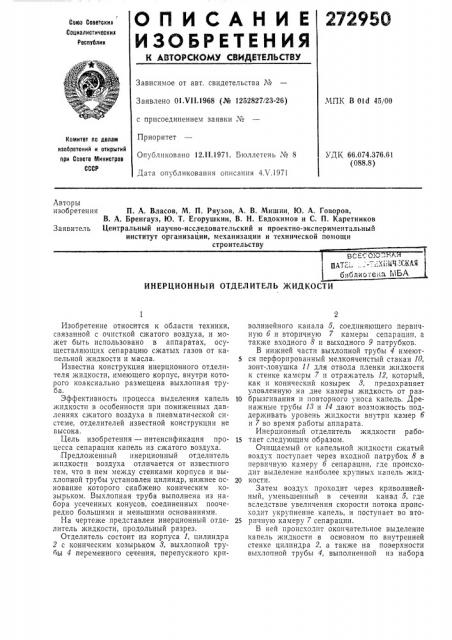

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респтблик

Зависимое от авт. свидетельства ¹

Заявлено 01.VII.1968 (№ 1252827/23-26) с присоединением заявки «¹

Приоритет

Опубликовано 12.11.1971. Бюллетень № 8

Дата опубликования описания 4Х.1971

МПК В Old 45/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 66.074.376.61 (088.8) Авторы изобретения П. А. Власов, М. П. Ряузов, А. В. Мишин, Ю. А. Говоров, В. А. Бренгауз, Ю. T. Егорушкин, В. Н. Евдокимов и С. П. Каретников

Заявитель Центральный научно-исследовательский и проектно-экспериглентальньш институт организации, механизации и технической помощи строительству

ИНЕРЦИОННЫЙ ОТДЕЛИТЕЛЬ ЖИДКОСТИ

Изобретение относится к области техники, связанной с очисткой сжатого воздуха, и может быть использовано в аппаратах, осуществляющих сепарацию сжатых газов от капельной жидкости и масла.

Известна конструкция инерционного отделителя жидкости, имеющего корпус, внутри которого коаксиально размещена выхлопная труба.

Эффективность процесса выделения капель жидкости в особенности при пониженных давлениях сжатого воздуха в пневматической системе, отделителей известной конструкции не высока.

Цель изобретения — интенсификация процесса сепарации капель из сжатого воздуха.

Предложенный инерционный отделитель жидкости воздуха отличается от известного тем, что в нем между стенками корпуса и выхлопной трубы установлен цилиндр, нижнее основание которого снабжено коническим козырьком. Выхлопная труба выполнена из набора усеченных конусов, соединенных поочередно большими и меньшими основаниями.

На чертеже представлен инерционный отделитель жидкости, продольный разрез.

Отделитель состоит из корпуса 1, цилиндра

2 с коническим козырьком 8, выхлопной трубы 4 переменного сечения, перепускного криволинейного канала 6, соединяющего первичную 6 и вторичную 7 камеры сепарации, а также входного 8 и выходного 9 патрубков.

В нижней части выхлопной трубы 4 имеютs ся перфорированный мелкоячеистый стакан 10, зонт-ловушка 11 для отвода пленки жидкости к стенке камеры 7 и отражатель 12, который, как и конический козырек 8, предохраняет уловленную на дне камеры жидкость от раз10 брызгивания и повторного уноса капель, Дренажные трубы 18 и 14 дают возможность поддерживать уровень жидкости внутри камер 6 и 7 во время работы аппарата.

Инерционный отделитель жидкости рабо15 тает следующим образом, Очищаемый от капельной жидкости сжатый воздух поступает через входной патрубок 8 в первичную камеру 6 сепарации, где происходит выделение наиболее крупных капель жид20 кости.

Затем воздух проходит через криволинейный, уменьшенньш в сечении канал 5, где вследствие увеличения скорости потока происходит укрупнение капель, и поступает во вто25 ричную камеру 7 сепарации.

В ней происходит окончательное выделение капель жидкости в основном по внутренней стенке цилиндра 2, а также на поверхности выхлопной трубы 4, выполненной из набора

2729эО

Составитель И. И. Фишман

Техред 3. Н, Тараненко

Корректор T. А. Абрамова

Редактор Н. Вирко

Заказ 1040/5 Изд. № 455 Тираж 473 Подписное

ЦНИИПИ Комитета по делам пзобретеппй и открьппй при Совете Министров СССР

Москва, 4(-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 усеченных конусов с длиной, увеличивающейся в направлении движения воздушного потока.

При вращении воздушной струи вокруг выхлопной трубы благодаря измененшо сечения пространства между цилиндром 2 и конусами выхлопной трубы происходит многократное изменение скорости движения сжатого воздуха. Зто способствует интенсификации выпадения капель жидкости.

Выделенная .из потока жидкость стекает по поверхности цилиндра 2 на днище, а образующаяся в нижней части трубы 4 пленка жидкости отводится к поверхности цилиндра с помощью зонта-ловушки 11.

Часть мелких капель, срываемых при отводе пленки жидкости, задерживается на перфорированном стакане 10, через которьш отсепарированный воздух поступает в выхлопную трубу и затем через выходной патрубок

9 — в пневматическую систему.

Предмет изобретения

1. Инерционный отделитель жидкости, имеющий корпус, внутри которого коаксиально размещена выхлопная труба, отличающийся тем, что, с целью, интенсификации процес10 са сепарации капель из сжатого воздуха, между стенками корпуса и выхлопной трубы установлен цилиндр, нижнее основание которого снабжено коническим козырьком.

2. Инерционный отделитель жидкости по

15 п. 1, oTëèìàþùèéñÿ тем, что выхлопная труба выполнена из набора усеченных конусов, соединенных поочередно большими и меньшими основаниями.
