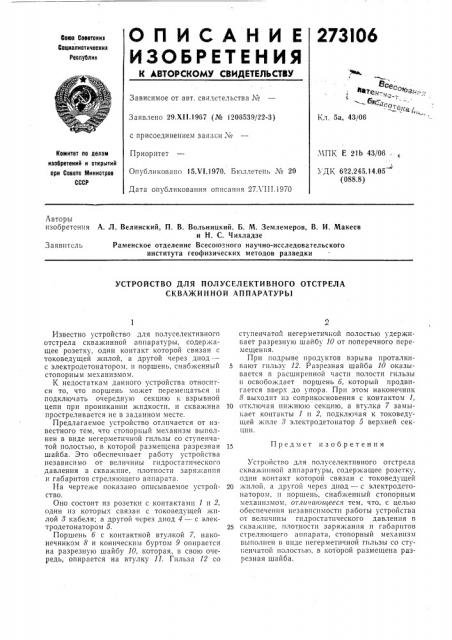

О П И С А Н И Е 273I06

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ вт® ., ото сеоо

1. т=.от=., т,„» - ОЕ,.К "

Кл. 5а, 43/06

Зависимое от авт. свидетельства ¹

Заявлено 29.Х11.1967 (№ 1206539/22-3) с присоединением заяз1:и №,ЧПК Е 2lb 43/06, Приоритет

Опубликовано 15Х1.1970. Бюллетень № 20

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 622.245.14.05 (088.8) Дата опубликования описания 27 1 III.!970

Авторы изобретения

А. Л. Велинский, П. В. Вольницкий, Б. М. Землемеров, В. И. Макеев и Н. С. Чихладзе

Раменское отделение Всесоюзного научно-исследовательского института геофизических методов разведки.Заявитель

УСТРОЙСТВО ДЛЯ ПОЛУСЕЛЕКТИВНОГО ОТСТРЕЛА

СКВА)КИ Н НОЙ А П ПАРАТУРЫ

Предмет изобретения

Известно устройство для полуселективного отстрела скважинной аппаратуры, содержащее розетку, один контакт которой связан с токоведущей жилой, а другой через диод— с электродетонатором, и поршень, снабженнь1й стопорным механизмом.

К недостаткам данного устройства относится то, что поршень моткет перемещаться и подключать очередную секцию к взрывной цепи при проникании жидкости, и скважина простреливается не в заданном месте.

Предлагаемое устройство отличается от известного тем, что стопорный механизм выполнен в виде негерметнчной гильзы со ступенчатой полостью, в которой размещена разрезная шайба. Это обеспечивает работу устройства независимо от величины гидростатического давления B скважине, плотности заряжания и габаритов стреляющего аппарата.

На чертеже показано описываемое устройство.

Оно состоит из розетки с контактами 1 и 2, один нз которых связан с токоведущей жилой 8 кабеля; а другой через диод 4 — с электродетонатором 5.

Поршень б с контактной втулкой 7, наконечником 8 и коническим буртом 9 опирается на разрезную шайбу 10, которая, в свою очередь, опирается на втулку 11. Гильза 12 со ступенчато "1 негерметичной полостью удерживает разрезную шайбу 10 от поперечного перемещения.

При подрыве продуктов взрыва проталки5 вают п1льзу 12. Разрезная шайба 10 оказывается в расширенной части полости гильзы и освобождает поршень б, который продвигается вверх до у1тора. При этом наконечник

8 выходит пз соприкосновения с контактом 1, 10 отключая нижнюю секцию, а втулка 7 замыкает контакты 1 и 2, подключая к токоведущей жиле 8 электродетонатор 5 верхней секции.

Устройство для полуселектпвного отстрела скважпнной аппаратуры, содержащее розетку, один контакт которои связан с токоведущей

20 жилой, а другой через диод — с электродетонатором, и поршень, снабженный стопорным механизмом, отлича1оа1ееся тем, что, с целью обеспечения независимости работы устройства от величины гидростатического давления в

25 скважине, плОтнОсти заряжания и габаритов стреляющего аппарата, стопорный механизм выполнен в виде негерметичной гильзы со сту1енчатой полостью. в которой размещена разрезная шайба.

273106

1C iZ Z

Состанитеель Т. Ясенева

Редактор Н. Л. Корченко Техрсд А. А. Камышникова Корректор С. А. Кузовенкова

Заказ 2309/9 Тираж 480 Подписное

IIHHHHH Комитета по делам изобретений и открытий прч Совете Министров СССР

Москва, 7Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
