273lll

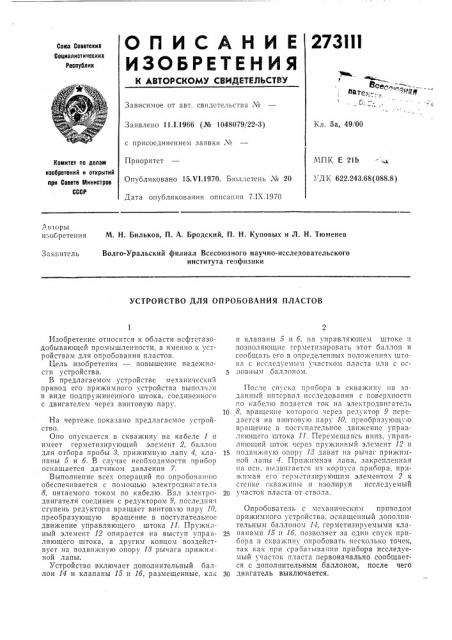

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

Зависимое от гвт. свидетельства !в

Кл. 5а, 49, 00

Заявлено 11.!.1966 (¹ 1048079/22-3) с присоединением заявки ¹

МПК Е 21Ь

УД К 622.243.68(088.8) Приоритет

Опубликовано 15.V1.1970. Бюллетень ¹ 20

Дата опубликования описания 7.IX.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

Ав оры и:-обретения

М. Н. Бильков, П. А. Бродский, П. Н, Куповых и Л. Н. Тюменев

Волго-Уральский филиал Всесоюзного научно-исследовательского института геофизики

Заявитель

УСТРОЙСТВО ДЛЯ ОПРОБОВАНИЯ ПЛАСТОВ

Изобретение относится к области нефтегазодобывающей промышленности, а именно к устройствам для опробования пластов.

Цель изобретения — повышение надежности устройства.

В предлагаемом устройстве механический привод его прижих!ного устройства выполнен в .виде подпружиненного штока, соединенного с двигателем через винтовую пару.

На чертеже показано предлагаемое устройство.

Оно опускается в скважину на кабеле 1 и имеет герметизирующпй элемент 2, баллон для отоора пробы 3, прижимную лапу 4, клапаны 5 и б. В случае неооходимости прибор оснащается датчиком давления 7.

Выполнение всех операций по опробован tto обеспечивается с помощью электродвигателя

8, питаемого током по кабелю. Вал электродвигателя соединен с редуктором 9, последняч ступень редуктора вращает винтовую пару 10, преооразующую вращение в поступательное движение управляющего штока 11. Пружинный элемент 12 опирается на выступ управляющего штока, а другим концом воздействует на подвижную опору 18 рычага прижил!ной лапы.

Устройство включает дополнительный баллон 14 и клапаны 15 и 1б, размещенные, ка;-: и клапаны 5 и б, на управляющем штоке и позволяющие герметизировать этот баллон и сообщать его в определенных положениях штока с исследуемым участком пласта илн с ос5 новным баллоном.

После спуска прноора в скважину на заданный интервал исследования с поверхности го кабелю подается ток на электродвигатель

1о 8, вращение которого через редуктор 9 передастся на винтовую пару 10, преобразующу;о вращение tt пост нательное движение управляющего штока 11. Перемещаясь вниз, управляющий шток через пружинный элемент 12 н

15 подвижную опору 18 давит на рычаг прижимной лапы 4. При>кит!ная tatta, закрепленная на оси. выдвигается из корпуса прибора, прижимая его герметнзирующим элементом 2 к стенке скважины н изолируя исследуемый

2Q участок пласта от ствола.

Опробователь с х!схани гескиз! приводом прижимного устройства, оснащенный дополнительным баллоном 14, герметизируемыми клапанами 15 и 1б, позволяет за один спуск прибора в скважину опробовать несколько точек, так как при срабатыва",ïè прибора исследуемый участок пласта первоначально сообщается с дополнительным баллоном, после чего

30 двигатель выключается.

273i1f

Предмет изобретения

Составитель И. Кепке

Редгктор Т. И. Зубкова Техред T. П. Курилко Корректор В. Г. Трутнев

Згкгз 2498/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и огкрытий при Coaere Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Последующим включением шток, перемещаясь в обратном направлении, сообщает дополнительный баллон с основным, и жидкость, поступившая из пласта, перетекает из дополнительного баллона в основной, освобождая дополнительный баллон для опробования следующей точки. При изменении направления вращения двигателя прибор убирается с точки опробования и перемещается для опробования следующей точки.

Устройство для опробования пластов, содержащее корпус, герметизирующий элемент, электродвигатель, прижимное устройство с приводом, клапаны, баллоны для взятия проб и силовой кабель, отличающееся тем, что, с целью повышения надежности работы, привод его прижимного устройства и клапанов выпол10 нен в виде подпружиненного штока, соединенного с двигателем через винтовую пару.
