273l l3

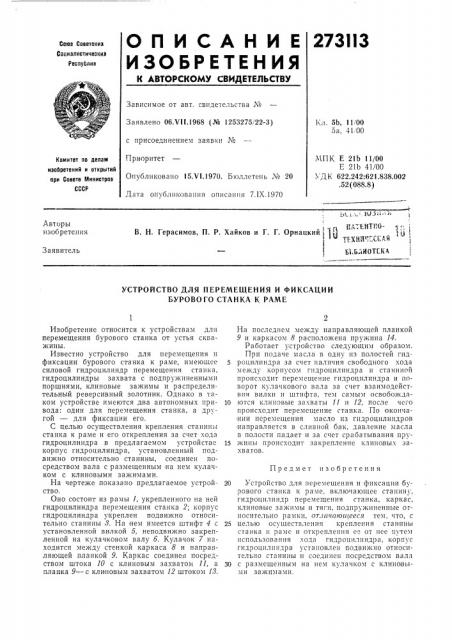

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Са«оз Советских

Сооианистичесних

Респтбнин

Зависимое от авт. свидетельства №

Заявлено 06.VII.1968 (№ 1253275/22-3) с присоединением заявки ¹

Приоритет

Опубликовано 15.VI.1970. Бюллетень ¹ 20

Дата опубликования описания 7.IX..1с«70

Кл. 5b, 11 00

5а, 41 00

МПК Е 21Ь 11/00

E 21Ь 41/00

УД К 622.242:621.838.002,52 (088.8) Комитет по дена«в изобретений и открытий при Совете Мииистрав

СССР

Авторы нзооретения

I" " ЕНТР0- - : i

ТЕХНИ .- =G -"

И,Ь;«ИОТГЕА

В, Н. Герасимов, П. Р. Хайков и Г. Г, Орнацкий )ц1

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ И ФИКСАЦИИ

БУРОВОГО СТАНКА К РАМЕ

На последнем между направляющей планкой

9 и каркасом 8 расположена пружина 14.

Работает устройство следующим образом.

При подаче масла в одну из полостей гидроцилиндра за счет наличия свободного хода между корпусом гидроцилиндра и станиной происходит перемещение г««дроцилиндра и поворот кулачкового вала за счет взаимодействия вилки и штифта, тем самым освобожда10 «отся клиновые захваты 11 и 12, после чего происходит перемещение станка. По окончании перемещения масло из гидроцилиндров направляется в сливной бак, давление масла в полости падает и за счет срабатывания пру15 жииы происходит закрепление клиновых захватов.

20 Устройство для перемен«ения и фиксации бурового станка к раме, включающее станину, гидроцилиндр перемещения станка, каркас, клиновые зажимы и тяги, подпружиненные огносительно рамки, от.«ичаюцееся тем, что, с

25 целью осуществления крепления станины станка к раме и открепления е= от нсе путем использования хода гидроцилиндра. корпус гидроцилпндра установлен подвижно относительно станины и соединен посредсгвох«вала

30 с размещенным на нем кулачком с кл««новь«ми зажимами.

Изобретение относится к устройствам для перемещения бурового станка от устья скважины.

Известно устройство для перемещечия и фиксации бурового станка к раме, имеющее силовой гидроцилиндр перемещения станка, гидроцилиндры захвата с подпружиненными поршнями, клиновые зажимы и распределительный реверсивный золотник. Однако в таком устройстве имеются два автономных привода: один для перемещения станка, а другой — для фиксации его.

С целью осуществления крепления станины станка к раме и его открепления за счет хода гидроцилиндра в предлагаемом устройстве корпус гидроцилиндра, установленный подвижно относительно станины, соединен посредством вала с размещенным на нем кулачком с клиновыми зажимами.

На чертеже показано предлагаемое устройство.

Оно состоит из рамы 1, укрепленного на ней гидроцилиндра перемещения станка 2; корпус гидроцилиндра укреплен подвижно относительно станины 8. На нем имеется штифт 4 с установленной вилкой 5, неподвижно закрепленной на кулачковом валу 6. Кулачок 7 находится между стенкой каркаса 8 и напразляющей планкой 9. Каркас соединен посредством штока 10 с клиновым захватом 11, а планка 9 — с клиновым захватом 12 штоком 18.

Предмет изобретения

273113 в ь
