Реферат



273120

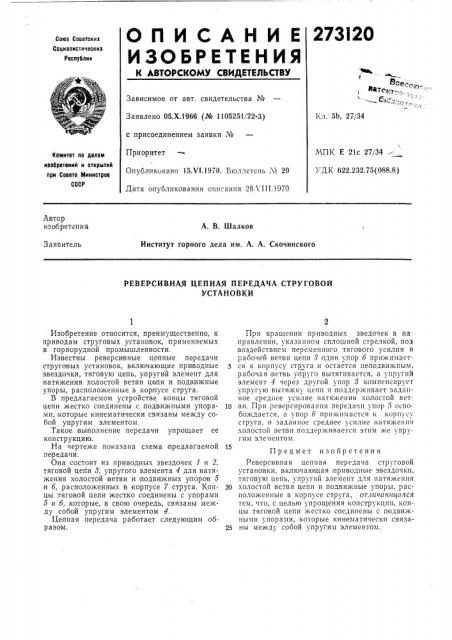

ОПИ САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социвлистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.Х.1966 (№ 1105251/22-3) с присоединением заявки №

Приоритет

Опубликовано 15.VI.1970. Бюллетень ¹ 20

Дата опубликования описания 28Л 111.1970

Кл. 5Ь, 27j34

МПК Е 21с 27/34 %

УДК 622.232.75(088.8) Комитет по делам ивоСретеиий и открытий при Совете Министров

СССР

Автор изобретения

А. В. Шалков

Институт горного дела им. А. А. Скочинского

Заявитель

РЕВЕРСИВНАЯ ЦЕПНАЯ ПЕРЕДАЧА СТРУГОВОИ

УСТАНОВКИ

Изобретение относится, преимущественно, к приводам струговых установок, применяемых в горнорудной промышленности.

Известны реверси вные цепные передачи струговых установок, включающие при водные звездочки, тяговую цепь, упругий элемент для натяжения холостой ветви цепи и подвижные упоры, расположенные в корпусе струга.

В предлагаемом устройстве концы тяговой цепи жестко соединены с подвижными упорами, которые кинематически связаны между собой упругим элементом.

Такое выполнение передачи упрощает ее конструкцию.

На чертеже показана схема предлагаемой передачи.

Она состоит из приводных звездочек 1 и 2, тяговой цепи 8, упругого элемента 4 для натяжения холостой ветви и подвижных упоров 5 и 6, расположенных в корпусе 7 струга. Концы тяговой цепи жестко соединены с упорами

5 и 6, которые, в свою очередь, связаны между собой упругим элементом 4.

Цепная передача работает следующим обр азом.

При вращении приводных зведочек в направлении, указанном сплошной стрелкой, под воздействием переменного тягового усилия в рабочей ветви цепи 8 один упор 6 прижимаст5 ся к корпусу струга и остается неподвижным, рабочая ветвь уйруго вытягивается, а упруптй элемент 4 через другой упор 5 компенсирует упругую вытяжку цепи и поддерживает заданное среднее усилие натяжения холостой вет10 ви. При реверсировании передачи упор 5 освобождается, а упор 6 прижимается к корпусу струга, и заданное среднее усилие натяжения холостой ветви поддерживается этим же упругим элементом.

Предмет изобретения

Реверсивная цепная передача струговой установки, включающая, приводные звездочки, тяговую цепь, упругий элемент для натяжения

20 холостой ветви цепи и подвижные упоры, расположенные в корпусе струга, отличпющпяся тем, что, с целью упрощения конструкции, концы тяговой цепи жестко соединены с подвижными упорами, которые кинематически связа25 ыы между собой упругим элементом.

273)20

I) 7
