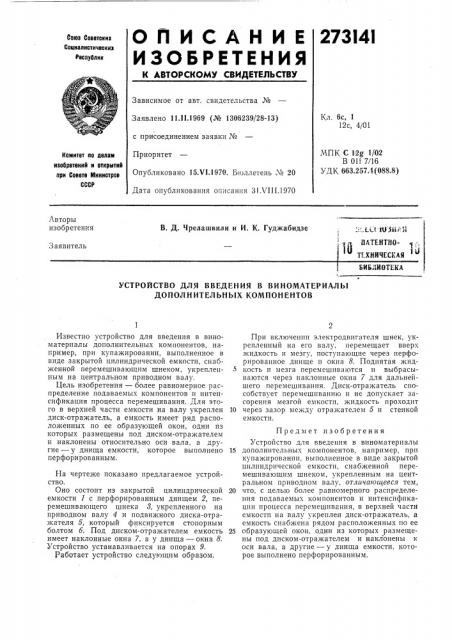

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬ СТВУ

273I4I

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.11 1969 (¹ 1306239/28-13) с присоединением заявки №

Приоритет

Опубликовано 15.Ч1.1970, Бюллетень ¹ 20

Дата опубликования описания 3! VIII.1970

Кл. 6с, 1

12с, 4/01

МПК C 12g 102

В О1! 7/16

УДК 663.257 1(088.8) Комитет оо делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

В. Д. Чрелашвили и И. К. Гуджабидзе

,д ДАТЕНТНОТ1ХНИЧЕСКАЯ

Заявитель

Б И Б. 1И ОТЕКА

УСТРОЙСТВО ДЛЯ ВВЕДЕНИЯ В ВИНОМАТЕРИАЛЫ

ДОПОЛНИТЕЛЬНЫХ КОМПОНЕНТОВ

Известно устройство для введения в виноматериалы дополнительных компонентов, например, при купажировании, выполненное в виде закрытой цилиндрической емкости, снабженной перемешивающим шнеком, укреплен- 5 ным на центральном приводном валу.

Цель изобретения — более равномерное распределение подаваемых компонентов и интенсификация процесса перемешивания. Для этого в верхней части емкости на валу укреплен 10 диск-отражатель, а емкость имеет ряд расположенных по ее образующей окон, одни из которых размещены под диском-отражателем и наклонены относительно оси вала, а другие — у днища емкости, которое выполнено 15 перфорированным.

На чертеже показано предлагаемое устройство.

Оно состоит из закрытой цилиндрической 20 емкости 1 с перфорированным днищем 2, перемешивающего шнека 8, укрепленного на приводном валу 4 и подвижного диска-отражателя б, который фиксируется стопорным болтом б. Под диском-отражателем емкость 25 имеет наклонные окна 7, а у днища — окна 8.

Устройство устанавливается на опорах 9.

Работает устройство следующим образом, При включении электродвигателя шнек, укрепленный на его валу, перемещает вверх жидкость и мезгу, поступающие через перфорированное днище п окна 8. Поднятая жидкость и мезга перемешиваются и выбрасываются через наклонные окна 7 для дальнейшего перемешивания. Диск-отражатель способствует перемешиванию и не допускает засорения мезгой емкости, жидкость проходит через зазор между отражателем б и стенкой емкости.

Предмет изобретения

Устройство для введения в виноматериалы дополнительных компонентов, например, прп купажировании, выполненное в виде закрытой цилиндрической емкости, снабженной перемешивающим шнеком, укрепленным на центральном приводном валу, отличсоощееся тем, что, с целью более равномерного распределения подаваемых компонентов и интенсификации процесса перемешивгнпя, в верхней части емкости на валу укреплен диск-отражатель, а емкость снабжена рядом расположенных по ее образующей окон, одни из которых размещены под диском-отражателем и наклонены к оси вала, а другие — у днища емкости, которое выполнено перфорированным, Составитель 3. Салимовская
