Реферат

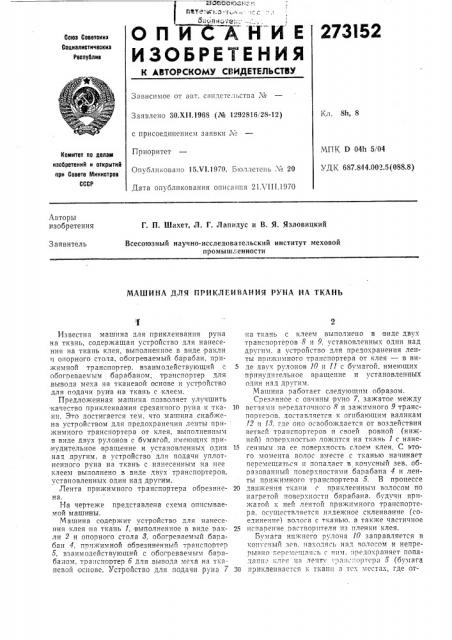

СПИ(;АНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

273I52

Союз Соввтокив

Социалистическиа

Республик

Зависимое от авт. свилстельства №

Кл. 8h, 8

Заявлено ЗО,X11.1968 (№ 1292816 28-12) с присоединением заявки №

Приоритет

Опубликовано 15Х1.1970. Бюллетень ¹ 20

Дата опубликования описания 21.Л11.1970

МПК, D 04h 5i04

УДК 687.844.002.5(088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

Г. П. Шахет, Л. Г. Лапидус и В. Я. Язловицкий

Всесоюзный научно-исследовательский институт меховой промышленности

Заявитель

МАШИНА ДЛЯ ПРИКЛЕИВАНИЯ РУНА НА ТКАНЬ

Известна машина для приклеивания руна на ткань, содержащая устройство для нанесения на ткань клея, выполненное в виде ракли и опорного сто,ча, обогреваемый барабан, прижимной транспортер, взаимодействующий с ооогреваемым барабаном, транспортер для вывода меха ня тканевой основе и устройство для подачи руна dna ткань с клеем.

Предложенная машина позволяет улучшить качество приклеивания срезанного руна к ткани. Это достигается тем, что машина снабжена устройством для предохранения ленты прижимного транспортера от клея, выпо,чненным в виде двух рулонов с бумагой, имеющих при,нудительное вращение и установленных олин над другим, а устройство для подачи уплотненного руна на ткань с нанесенным на нее клеем выполнено в виде двух транспортеров, установленных один над другим.

Лента прижимного транспортера обрезинена.

На чертеже представлена схема описываемой машины.

М ашина содержит устройство для нанесения клея на ткань 1, выполненное в виде ракли 2 и опорного стола 8, обогревяемый барабан 4, прижимной обрезиненный транспортер

5, взаимодействующий с обогреваемым барабаном, транспортер 5 для вывода меха на тканевой основе. Устройство лля подачи руна 7 на ткань с клеем выпо, IHpHQ в виде двух транспортеров 8 и 9, установлеHHblx один над другим. а устройство дчя предохранения ленты прижимного транспортера от клея — в ви5 де двух рулонов 10 и ll с бумагой, имеющих принудительное вращение и установленных олин над другим.

Машина работает следуюшим образом.

Срезанное с овчины руно 7, зажатое между

10 ветвями передаточного Я и зяжимного 9 транспортеров, чостявляется к огибающим валикам

12 и 18, где оно освобождается от воздействия ветвей транспортеров и своей ровной (нижней) поверхностью ложится на ткань 1 с нане15 сенным на ее поверхность слоем клея. С этого момента волос вместе с тканью начинает перемещаться и попадает в кочусный зев. образованный поверхностями барабана 4 и ленты прижимного транспортера 5. В процессе

20 Лвихкения ткани с приклеенным волосом по нагретой поверхности барабана. будучи прижатой к ней лентой прижимного транспортера, осуществляется надежное склеивание (соединение) волоса с тканью. а также частичное

25 испарение растворителя из п,ченки клея.

Бумага ни. кпего рулона 10 заправляется в ко.ясный зев, пахолясь нал волосом и непрерывно перемещаясь с им, предохраняет попаляип. клея ня черт . рапсиор сря 5 (бумага

30 приклеивается к ткани в тех местах, где от273152

Предмет изобретения

Составитель 1!. Строганов

1 сдактор А. И. Пейсоиенко Текрсд A. А. Камышникова Корректор T. А. Абрамова

Заказ 2249,2 Тираьк 480 Подписное

ЦНИИПИ Комитета по дедам изоорстсиия и открыпш ири Совете Министров СССР

Ь!осква, )К-35, Раушская иаб., д. 4 5

Типография, пр. Сапунова, 2 сутствует волос, например в прогалах между овчинамп, образующихся за счет неодинаковой конфигурации,последних). После того, как ткань с,приклеенным волосом выходит пз-под воздействия лент прижимного 5 и выводного б транспортеров, бумага, приклеенная к ткани, отделяется от нее и заправляется на верхний рулон 11, а полученньш мех на тканевой осно.ве поступает на окончательную сушку в специальной сушилке. и

1. Машина для приклеивания руна на ткань, содержащая устройство для нанесения па 15 ткань клея, выполненное в виде ракли и опорного стола, ооогреваемый барабан, прижимной транспортер, взаимодействующий с обогреваемым барабаном, транспортер для вывода меха па тканевой основе н устройство для подачи руна на ткань с клеем, оглича!ои аяся тем, что, с целью улучшения качества приклеивания, она снабжена устройством для предохранения ленты прижимного транспортера or клея, выполпспцым в виде двух рулонов с бумагой, имеющих принудительное вращение и установленных один над другим, а устройство для подачи уплотненного руна на ткань с нанесенным на нее клеем выполнено в виде двух транспортеров, установленных один над другим.

2. Машина по п. 1, от.гичшощпяся тем, что лента прижимного транспортера выполчена обрезиненной.
