Реферат

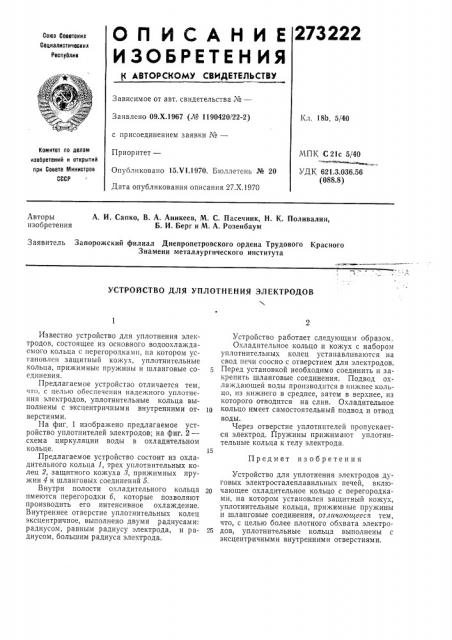

ОП ИСАНИЕ273222

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства Мо—

Заявлено 09.Х.1967 (М 1190420/22-2) с пр исоединен и ем з а явки Мо—

Приоритет—

Опубликовано 15.VI.1970. Бюллетень № 20

Дата опубликования описания 27.Х.1970

Кл. 18Ь, 5/40

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК С21с 5/40 О

УДК 621.3.036.56 (088.8) Авторы А. И. Сапко, В. А. Аникеев, М. С. Пасечник, H. К. Поливалин, изобретения Б. И. Берг и М. А. Розенбаум

Заявитель Запорожский филиал Днепропетровского ордена Трудового Красного

Знамени металлургического института

УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ЭЛЕКТРОДОВ

Предмет из об ретен и я

Известно устройство для уплотнения электродов, состоящее из основного водоохлаждасмого кольца с перегородками, па котором установлен защитный кожух, уплотнительные кольца, прижимные пружины и шланговые соединения.

Предлагаемое устройство отличается тем, что, с целью обеспечения надежного уплотнения электродов, уплотнительные кольца выполнены с эксцентричными внутренними отверстиями.

На фиг. 1 изображено предлагаемое устройство уплотнителей электродов; на фиг. 2— схема циркуляции воды в охладительном кольце.

Предлагаемое устройство состоит из охладительного кольца 1, трех уплотнительных колец 2, защитного кожуха 3, прижимных пружин 4 и шланговых соединений 5.

Внутри полости охладительного кольца имеются перегородки 6, которые позволяют производить его интенсивное охлаждение, Внутреннее отверстие уплотнительных колец эксцентричное, выполнено двумя радиусами: радиусом, равным радиусу электрода, и радиусом, большим радиуса эле <трода, Устройство работает следующим образом.

Охладительное кольцо и кожух с набором уплотнительных колец устанавливаются на свод печи соосно с отверстием для электродов.

Перед установкой необходимо соединить и закрепить шланговые соединения. Подвод Охлаждающей воды производится в нижнее кольцо, из нижнего в среднее, затем в верхнее, из которого отводится на слив. Охладительное

1р кольцо имеет самостоятельный подвод и отвод воды, Через отверстие уплотнителей пропускается электрод. Пружины прижимают уплотнительные кольца к телу электрода.

Устройство для уплотнения электродов дуговых электросталеплавильных печей, вклю2о чающее охладительное кольцо с перегородками, на котором установлен защитный кожух, уплотнительные кольца, прижимные пружины и шланговые соединения, отличающееся тем, что, с целью более плотного обхвата электро25 дов, уплотнительные кольца выполнены с эксцентричными внутренними отверстиями.

273222

Я г 2

Риг )

Составитсль Чепикова

Редактор Т. И. Зубкова Техред 3. Н. Тараненко Корректоры Г. А. Уманец и

А. П. Васильева

Зак:I 4 4049 Тираж 480 экз. Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совеге й1инистров СССР

Москва, 7К-35, Раушская паб., д. 4/5

Загорская типография
