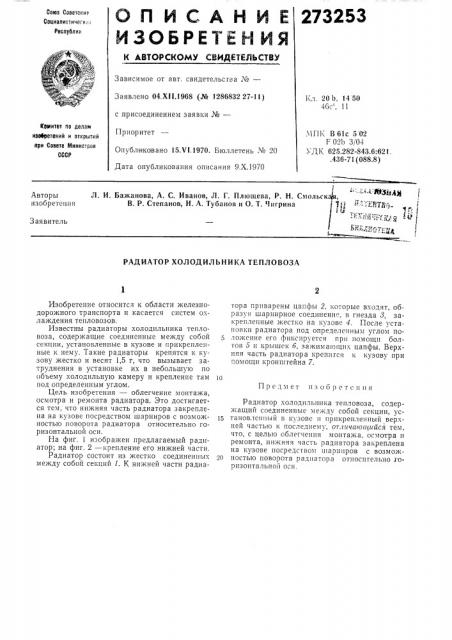

О П И C А Н И Е 273253

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокит

Социалиотичегк, ..

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 04.Xll.1968 (№ 1286832 27-11) с присоединением заявки №вЂ”

Приоритет

Опубликовано 15.Vl.1970. Бюллетень ¹ 20

Дата опубликования описания 9.Х.1970

Кл. 20 b, 14 50

46с, 11

Кегиитет по делам изобретений и открытий при Совете Мииистрав

СССР

МГ1К В 61с 5 02

F 021т 3/0-1

1 ДК 625.282-843,6:621, .436-71 (088,8) I

Л. И. Бажанова, А. С. Иванов, Л. Г. Плющева, P. Н. Смольск.

В. P. Степанов, Н. А. Тубанов и О. T. Чигрина

N$g,е,ц

«т q,Ä<.I (Я:т г1 . у г

Авторы изобретения

3 аявитель

РАДИАТОР ХОЛОДИЛЬНИКА ТЕПЛОВОЗА

Предмет изобретения

Изобретение относится к области железнодорожного транспорта и касается систем охлаждения тепловозов.

Известны радиаторы холодильника тепловоза, содержащие соединенные между собой секции, установленные в кузове и прикрепленные к нему. Такие радиаторы крепятся к кузову жестко и весят 1,5 т, что вызывает затруднения в установке их в небольшую по об ьему холодильную камеру и крепление там под определенным углом.

Цель изобретения — облегчение монтажа, осмотра и ремонта радиатора. Это достигается тем, что нижняя часть радиатора закреплена на кузове посредством шарниров с возможностью поворота радиатора относительно горизонтальной оси.

На фиг. 1 изображен предлагаемый радиатор; на фиг. 2 — крепление его нижней части.

Радиатор состоит из жестко соединенных между собой секций 1. К нижней части радиатора приварены цапфы 2, ко".орые входят, образуя шарнирное соединение, в гнезда 8, закрепленные жестко на кузове 4. После установки радиатора под определенным углом по5, o»

Радиатор холодильника тепловоза, содер>кащий соединенные между собой секции, установ lcIIIII.IH в кузове и прикрепленный верхней частью к последнему, от.глчагогцийся тем, что, с цельго облегчения монтажа, осмотра и ремонта, нижняя часть радиатора закреплена на кузове посредством шарниров с возмож20 ностью поворота радиатора относительно горизонта IbHoll ocu.

273253

Уаг.!

rr F84

Фи г.2
