Реферат

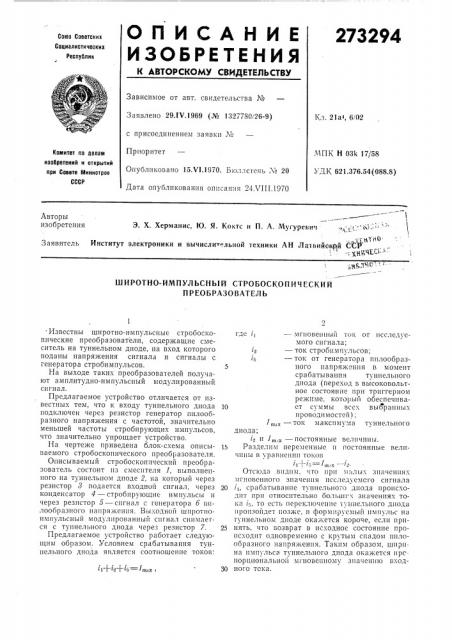

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ

273294

Союз Советских

Социалистических

Республик г

Зависимое от авт. свидетельства ¹

3 а явлено 29Л Ч,1969 (№ 1327780)26-9) Кл. 21а1, 6/02 с присоединением заявки №

Приоритет

МПК Н 03k 17/58

УДК 621.376.54(088.8) Комитет по лелам изобретений и открытий при Совете Министров

СССР

Опубликовано 15.Ч1.1970. Ьюллетень ¹ 20

Дата опубликования описания 24 VII I.1970 — 1

Э. Х. Херманис, Ю. Я. Коктс и П. Л. Мугуревич -,::,,-".1х- - " "

-;; т!!тi!0

Институт электроники и вычисли льной техники AH Латвийской С!СР .- XHà ÑÑ >"

Авторы изобретения

Заявитель

ШИРОТНО-ИМПУЛЬСНЫЙ СТРОБОСКОПИЧЕСКИЙ

П P ЕОБРАЗО ВАТЕЛ Ъ!

15!

1+!2+!5 imax

1 Известны широтно-импульсные стробоскопические преобразователи, содержащие смеситель на туннельном диоде, на вход которого поданы напряжения сигнала и сигналы с генератора стробимпульсов.

На выходе таких преобразователей получают амплитудно-импульсный модулированный сигнал.

Предлагаемое устройство отличается от известных тем, что к входу туннельного диода подключен через резистор генератор пилообразного напряжения с частотой, значительно меньшей частоты стробирующих импульсов, что значительно упрощает устройство.

На чертеже приведена блок-схема описываемого стробоскопического преобразователя.

Описываемый стробоскопический преобразователь состоит из смесителя 1, выполненного на туннельном диоде 2, на который через резистор 8 подается входной сигнал, через конденсатор 4 — стробирующие импульсы и через резистор 5 — сигнал с генератора б пилообразного напряжения. Вь!ходной !ниротноимпульсный моду.шрованиый сигнал снимается с туннельного диода через резистор 7.

Предлагаемое устройство работает следующим образом. Условием срабатывания туннельного диода является соотношение токов: где i,, — мгновенный ток от исследуемого сиги;1ла; ток стробимпмчьсов. — ток от генератора пилообраз5 ного иапряжешгя в момент срабатывания туннельного диода (переход в высоковольтное состояние при триггерном режиме, которьш обеспечива10 ет суммы всех выораиных проводимостей);

1„„„— ток максимума туннельного диода; ! з и Jm„— постоянные величины.

15 Разделим пере»eii»1 ie и постоянные вели«явь! в 1 ра В испив Т01 Ов

11,-L!5 ш.х !З.

Отсюда видим, «ro ири малых значениях

51гновенного значения исследуемого сигнала

20 ii, срабатывание туннельного диода происходит прп относительно больших значениях тока 1;, то есть иерекл10«ение т 110c:iûioro диода произойдет позже, и Формируемый импульс н;1 туннельном диоде окажется короче, если при25 нять, что возврат в исходное состояние происходит одновременно с крутым спадом пилообразного напряжения. Таким образом. ширина импульса туннельного диода окажется ирс. иорционально1! мгновенному зиачешио гход30 ного тока.

273294

Пр едм ет цз обретения

Составигелп Ю. Бельянннов

Р<дактор T. И. Морозова Текрсл 3. Н. Тараненко

Корректор Л, В. Юшина

Заказ 2280/18 Тираж 480 Подписное

UI1IIHIIH Козгнтета по делам изобретений и открытий пр:t Совe;e Министров СССР

Москва, )К-35, Раушская I!20., и, 4 3

Типография, пр. Сапунова, 2

Широтно-импульсный сгробоскопический преобразователь, содержащий смеситель на туннельном диоде, на вход которого поданы напряжения сигнала и стробирующие импульсы, orëï÷ñèoøíéñÿ тем, что, с целью упрощегп1я устройства, к и. .оду туннельного диода подключен через резистор генератор пилообразного напряжения с частотой, значи5 тельно меньшей частоты cIробирующпк импульсов.
