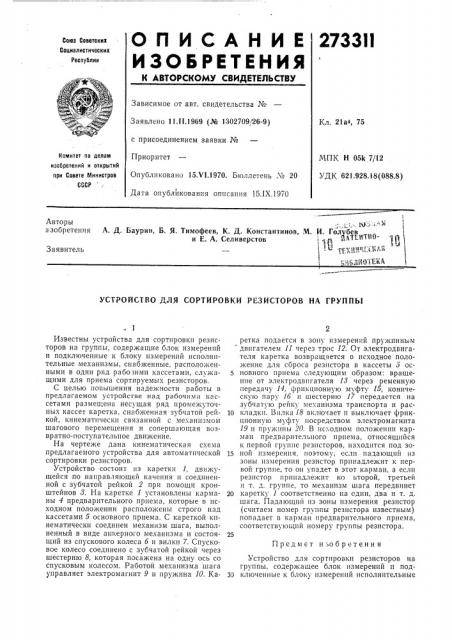

ОПИСАНИЕ 2733И

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.I 1.1969 (№ 1302709)26-9) с присоединением заявки №

Приоритет

Опубликовано 15.VI.1970, Бюллетень ¹ 20

Дата опубликования описания 15.IX.1970

Кл. 21а4, 75

Номитет по делам изобретений и открытий при Сосете Министров

СССР

МПК Н 05k 7/12

УДК 621.928.! 8(088.8) I !

«т -,,::. Ы

A. Д. Баурин, Б. Я. Тимофеев, К. Д. Константинов, М. И. Голубев и Е. А. Селиверстов, «р .„,„...-,(9 г „! 1! !! 0 Е и /

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ СОРТИРОВКИ РЕЗИСТОРОВ НА ГРУППЫ

Предмет изобретения

Известны устройства для сортировки резисторов на группы, содержащие блок измерений и подключенные к блоку измерений исполнительные механизмы, снабженные, расположенными в один ряд рабочими кассетами, служащими для приема сортируемых резисторов.

С целью повышения надежности работы в предлагаемом устройстве над рабочими кассетами размен,ена несущая ряд промежуточных кассет каретка, снабженная зубчатой рейкой, кинематически связанной с механизмом шагового перемещения и совершающая возвратно-поступательное движение.

На чертеже дана ки нем атическая схема предлагаемого устройства для автоматической сортировки резисторов.

Устройство состоит из каретки 1, движущейся по направляющей качения и соединенной с зубчатой рейкой 2 при помощи кронштейнов 8. На каретке 1 установлены карманы 4 предварительного приема, которые в исходном положении расположены строго над кассетами 5 основного приема. С кареткой кпнематически соединен механизм шага, выполненный в виде анкерного механизма и состоящий из спускового колеса б и вилки 7. Спусковое колесо соединено с зубчатой рейкой через шестерню 8, которая посажена на одну ось со спусковым колесом. Работой механизма шага управляет электромагнит 9 и пружина 10. Каретка подается в зону измерений пружинным двигателем 11 через трос 12. От электродвигателя каретка возвращается в исходное положение для сброса резистора в кассеты 5 основного приема следующим образом: вращение от электродвигателя 13 через ременную передачу 14, фрикционную муфту 15, коническую пару 1б и шестерню 17 передается на зубчатую рейку механизма транспорта и paclo кладки. Вилка 18 включает и выключает фрикционную муфту посредством электромагнита

19 и пружины 20. В исходном положении карман предварительного приема, относящийся к первой группе резисторов, находится под зоl5 ной измерения, поэтому, если падающий из зоны измерения резистор принадлежит к первой группе. то он упадет в этот карман, а если резистор принадлежит ко второй, третьей и т. д. группе, то механизм шага передвинет

20 каретку 1 соответственно на один, два и т. д. шага. Падающий из зоны измерения резистор (считаем номер группы резистора известным) попадает в карман предварительного приема, соответству|ощий номеру группы резистора.

Устройство для сортировки резисторов на группы, содержащее блок измерений и под30 ключенные к блоку измерений исполнительные

273311

Составитель Э. Гилинская

Редактор Т. И. Морозова Техред Т. П. Курилко Корректор Л. В. Юшина

Заказ 2549/4 Тираж 450 Подгисное

ЦНИИПИ Комнгета но делам изобретений и открытии гри Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 механизмы, снабженные расположенными в один ряд рабочими кассетами, служащими для приема сортируемых резисторов, отлича ощееся тем, что, с целью повышения надежности работы устройства, над рабочими кассетами размещена несущая ряд промежуточных кассет каретка, снабженная зубчатой рейкой, кинематически связанной с механизмом шагового перемещения и совершаюп.ая возвратно по5 ступательные движения.
