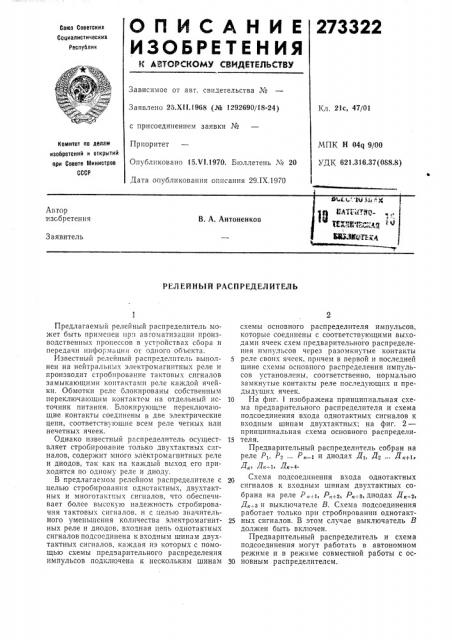

ОПИСАНИЕ 273322

ИЗОБРЕТЕНИЯ

Vi АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.Х11.1968 (№ 1292690/18-24) Кл. 21с, 47/01 с присоединением заявки №

Приоритет

МПК Н 04q 9/00

УДК 621.316.37(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 15Х1.1970. Бюллетень ¹ 20

Дата опубликования описания 29.IX.1970

Автор изобретения

В. А. Антоненков

Заявитель

РЕЛЕЙНЫЙ РАСПРЕДЕЛИТЕЛЬ

Предлагаемый релейный распределитель может быть применен при авгоматизации производственных процессов в устройствах сбора и передачи информации от одного объекта.

Известный релейный распределитель выполнен на нейтральных электромагнитных реле и производит стробирование тактовых сигналов замыкающими контактами реле каждой ячейки. Обмотки реле блокированы собственным переключающим контактом на отдельный источник питания. Блокирующи переключающие контакты соединены в две электрические цепи, соответствующие всем реле четных или нечетных ячеек.

Однако известный распределитель осуществляет стробирование только двухтактных сигналов, содержит много электромагнитных реле и диодов, так как на каждый выход его приходится по одному реле и диоду.

В предлагаемом релейном распределителе с целью стробирования однотактных, двухтактных и многотакт ых сигналов, что обеспечивает более высокую надежность стробирования тактовых сигналов, и с целью значительного уменьшения количества электромагнитных реле и диодов, входная цепь однотактных сигналов подсоединена к входным шинам двухтактных сигналов, каждая из которых с помощью схемы предварительного распределения импульсов подключена к нескольким шинам схемы основного распределителя импульсов, которые соединены с соответствующими выходами ячеек схем предварительного распределения импульсов через разомкнутые контакты реле своих ячеек, причем в первой и последней шине схемы основного распределения импульсов установлены, соответственно, нормально замкнутые контакты реле последующих и предыдущих ячеек.

10 На фиг. 1 изображена принципиальная схема предварительного распределителя и схема подсоединения входа однотактных сигналов к входным шинам двухтактных; на фиг. 2— принципиальная схема основного распредели15 тел я.

Предварительный распределитель собран на реле Рт, P2 ... Р, т и диодах 3т Д2 ... a+)i

Д» Д .т Л» —,4 °

Схема подсоединения входа однотактных сигналов к ьходным шинам двухтактных собрана на реле Р,+т, Р„+2, Р»-з, диодах Д»2, Д,+з и выключателе В. Схема подсоединения работает только при стробировании однотакт25 ных сигналов. В этом случае выключатель В должен быть включен.

Предварительный распределитель и схема подсоединения могут работать в автономном режиме и в режиме совместной работы с ос30 новным распределителем.

273322

При работе предварительного распределителя и схемы подсоединения в автономном режиме (в режиме самостоятельного стробирования) на диод Д, 4 подано напряжение отдельного источника питания (+Е). В исходном состоянии обмотки всех реле (реле предварительного распределителя и схемы подсоединения) обесточены.

Рассмотрим работу предварительного распределителя при тробнрованпи в автономном режиме двуxTBKTHblx сигналов. Работа происходит следующим образом.

На вход (шину) Гз предварительного распределителя поступает сигнал пуска, который через диод Д, попадает на обмотку реле Р,; последнее срабатывает и самоблокируется нормально открытыми (н. о.) контактами Р, через нормально закрытые (н. з.) контакты Р,, диод Д, 4 ня отдельный источник питания

+Е.

При срабатывания реле Р, замыкает свои н. о. контакты Р1 в цепях выходов А1, А и размыкает к. з. контакты Р, в цепях выходов Л4, А, 4 и в цепи блокировки реле Р . Первый двухтактный сигнал поступает на вход Г1, откуда через точки 1 и 8, н. о. контакт P и н. з.

Р> проходит на выход А,. После окончания первого сигнала на вход (шину) Г> поступает второй двухтактный сигнал (четный), откуда через точки 2, 4, диод Д, н. о. Р, контакты проходит на обмотку реле Р,. С точки 4 шины

Гз этот сигнал через н. з. контакты Р1, í. î. Р1 поступает на выход Л> и через диод Дз — на обмотку реле Гз. Последнее срабатывает и самоблокируется своими н. о. контактами Рз через н. з. контакты Рз и диод Д,+4 на отдельный источник питания (+Е).

При срабатывании реле Рз происходит замыкание н. о. контактов Р. в цепях выходов Л-, и А4 и размыкание и. з. контактов Р> в цепях выходов А, и Л6, а также в цепи блокировки реле Р», которое запитано от входного сигнала. После окончания действия второго двухтактного сигнала реле Р, отпускает, контакты которого возвращаются в исходное состояние.

Третий двухтактный сигнал поступает па вход Г1, откуда через точки 1, 8, н. з. контакты

Рз и н. о. Рз — на выход А,. После окончания этого сигнала на вход Г поступает четвертый двухтактный сигнал, откуда через точки 2, 4, диод gh, н. о. контакты Рз попадает на обмотку реле Рг. С точки 4 этот сигнал через н. о. контакты Р, и. з. Р, поступает на выход А4, а через диод Дз на обмотку реле Рз которое срабатывает и производит аналогичные переключения (как Р> и Рз). После окончания действия четвертого двухтактного сигнала реле

Рз отпускает, и его контакты Р возвращаются в исходное состояние.

При посту плении следующих двухтактных сигналов работа предварительного распределителя происходит аналогичным образом.

При поступлении на вход 1з (К-4) сигнала срабатывает реле P„ i, которое самоблокируется своими и, о. контактами P„r»a отдельный источник питания E через н. з. контакты

P»И ДИОД Д»- -4

Реле Р, 1 замыкает свои н. о. контакты P i в цепях выходов А, з, А» г и размыкает в це5 пях выходов А» s, А, и в цепи блокировки реле Р„ z, которое отпускает после действия этого сигнала.

Двухтяктный (К вЂ” -3) сигнал поступает на вход Г1, откуда через точки 1, 8, н. з. контакты

10 Р„и í. î. P„> — ня выход Л, з . После этого сигнала на вход Г поступает (К вЂ” 2) двухтактный сигнал, который через точки 2, 4 диод

Д, g, н. о. контакты Р, 1 попадает на обмотку реле Р„ i. С точки 4 через н. о. контакты Р „„>, 15 н. з. Р» з сигнал поступает на выход

А,- з, я через диод Д, л — на обмотку реле

Р„, которое срабатывает и самоблокируется своими н. о. контактами Р„на отдельный источник питания +E через н. з. контакты Р, и

20 диод Д„+4. При срабатывании реле Р„замыкает свои н. о. контакты Р„в цепях выходов

А» 1, А» и размыкает н. з. контакты Р„в цепях выходов А, Л» з и в цепи блокировки реле Р, 1. После действия сигнала (К вЂ” 2) реле

25 Р» i отпускает, контакты которого возвращаются в исходное состояние.

На вход Г, поступает (К вЂ” 1) двухтактный сигнал и через точки 1, 8, н. о. контакты P„ н. з. Р1 поступает на выход Л, 1. После этого

30 сигнала на вход Гз поступает (К) двухтактный сигнал, откуда он через точки 2, 4, диод

Д, н. о. контакты Р, попадает на обмотку реле Р„.

С точки 4 шины Гз двухтактный сигнал че35 рез н. з. контакты P i . н. о. Р» поступает на выход А,, а через диод Д, 1 — на обмотку реле Р,, которое срабатывает и самоблокируется по вышеописанной цепи и производит ранее указанные переключения. После оконча40 ния сигналя (К) реле Р„ отпускает. Предварительный распределитель готов к повторному стробировапию сигналов.

Рассмотрим работу схемы подсоединения входа однотактных сигналов к входным ши45 нам двухтактных совместно с предварительным распределителем в автономном режиме и ри стробирсв анни однотактных сигналов.

В этом случае выключатель В должен быть включен.

50 На диод Д«4 подано напряжение отдельного источника питания +Е. В исходном состоянии обмотки реле предварительного распределителя и схемы подсоединения обесточены. Работа происходит следующим образом.

55 На вход Гз прсдварптельного распределителя поступает сигнал пуска, через диод Д, поступающий па обмотку реле Р,, которое срабатывает, самоблокируется и производит ранее рассмотренные переключения, 60 Однотактные сигналы поступают ha вход Г4 схемы подсоединения.

Первый одпотгктный сигнал со входа Г4 через н. з. контакты Р„з поступает на обмотку реле Р„+1 и через выключатель  — в точку 1 шины Г, откуда через î÷êó 8, н. о. контакты

273322 конденсаторе С

Р„н. з. Р> подается на выход А,. Срабатывает реле Р +1 и своими н. о. контактами Р„+1 самоблокируется на входной сигнал (вход 14).

Прн Сраба ГЫВаНИИ РЕЛЕ . nn+I раЗМЫКаЕт свои н. з, контакты P „+I в цепи соединения входа 14 с точкой 2 шины Г, и в цепи запуска реле Р„,2и замыкает и. о. контакгы Р„+1 ь цепи запуска рслс Р„8, которое срабатывает»о цепи: отдельный источ1 ик питания (- -Е), диод

Д 4, и.з. контакты Р 9, н. о. контакты fn I,обмотка реле Рп48, корпус. Реле Р 8 замыкаеI н. о. контакты Р„+a в своей цепи питания, в цепи запуска реле Р„2, в цепи соединения входа 14 с точкой 2 шины I9 и размыкает н. з. контакты Р „8 в цепи запуска реле Р„,1.

После оконча1шя действия первого однотактного сигнала реле P +I отпускает, и его контакты Р„+1 возвращаются в исходное состояние.

После этого на вход I 4 поступает второй однотактный сигнал (интервалы между сигнала.ъIи до !жны быть IIe менее Времени От11ускания реле).

Со входа 14 через диод Д „2, и. з. контакты

Р„41, и. о. Р,1.8 второй сигнал поступает на обмотку реле P,+z Одновременно сш.нал со входа 14 через диод Д,+8, н. О. контакты P„8

ПОПадаЕт На ОбМОтКу РЕЛЕ PnnÄ8, а ЧЕРЕЗ И. З. контакты Р„+1 и н. о. Р,,8 в точку 2 шины Г,.

Сигнал с точки 2 через точку 4 поступает IIa обмотку Рд через диод Д, и, о. контакты Р„ а через н. з. контакты P„, í. î. Рд, на выход

А8 и на диод Д8 и далее на обмотку реле Р9, которое срабатывает и производит те же переключения, как 11 при двухтактных сигналах.

Срабатывая, реле Р„„2 разрывает и. з. контаКтаМИ Р„42 ЦЕПЬ Пнтаиня РЕЛЕ Р„са От Отдельного псточ1шка питания -г-Е и замыкает свои н. о. контакты Р„+9 в своей цепи питания от источника (+Е).

После окончания действия в1орого одпотактного сигнала отпускают реле Р, и Р„,8, контакты которых возвращаются в исходное состояние.

После отпускания реле Р„зз отпускает реле

Р„+9, и схема подсоединения возвращается в исходное состояние.

При поступлении на вход I.I следующих Однотактных сигналов циклы работы схемы подсоединения входа однотактпых сигналов к входным шинам двухтактных будут повторяться. На выходах Ад, А ... А, 1, А„предварительного распределителя последовательно будут появляться стробированные однотактные сигналы.

При снятии напряжения +Е со схемы предварительного распределителя обмотки реле обесточиваются и схема возвращается в исходное состояние.

Рассмотрим работу основного распределителя в автономном режиме при стробировании многотактных сигналов (фиг. 2).

Ячейки распределителя собраны на реле Р„

P8 ... P„1, Р„и диодах Д„Д ... Д„1, Д„, а схема сброса собрана на реле Р„+1, Р„+2, 5

ЗО

Р„+8, па диода- Л.+1, Д.--2 An-,з, Д„4, Д. 8, Дн+6 Дн+77 н —,8 Дк-,9 Дн110, резисторе R u

В исходном состоянии обмотки всех реле обесточены, а на вход схемы подано напряжение отдельного источника пигаппя +Е.

На вход Гд поступает сигнал пуска, откуда

Оп через диод Д, попадает па обмотку реле P„ которое срабатывает.

Прп срабатывании реле Р, самоблокпруется

II. О. ITOHTßÊÒÇÌII 1 д HB ОТдельнЫЙ пс10 IHII14 п11таНИя +Е ЧЕРЕЗ И. З. КОНтаКтЫ Pn»I дПОа

Д„8. Реле Р, замыкает свои и. о. контакты Р, в цепях выходоь С„С ... C„. н размыкает и. 3. контакты Р, ь цепи вы. ода С„.

Многотактные сигналы поступают на входы

А,,А ...л,.

Первый сигнал поступает па первьш вход Ад (входную шину), откуда через н. о. контакты

Р, и н. з. контакты P поступает на выход CI.

После этого сигнала на вход А поступает второй сигнал, откуда он через и. о. контакты Рд поступает на выход C и т. д

На вход А„, поступает (Ii) сигнал, который через н. о. контакты Р, попадает на выход С„, а через диод Д» — на обмотку реле Р; последнее срабатывает и самоблокируется своими н. о. контактами P на отдельный источник питания г-Е через н. з. контакты Р„+9,диод Д„+8.

Реле Р замыкает свои и. о. контакты Р2 в цепях выходов С,+1 С,- 2 ... С, и размыкает н. 3 контакты Р8 в цепях выходов фф, (на схеме цепь выхода С, не показана).

Одновременно сигнал с шины А„через диод

Д +7, н. о. контакты Р, попадает на обмотку реле Р„а через и. з. контакты P„;8, диод Д +1 поступает на обмотку реле Р«1 и резистор R, а с него — на конденсатор С.

Реле I,,1 срабатывает и замыкает н. о. контакты в своей цепи питания от шннь1 А„., а другие н. о. контакты Р„+1 замыкают цепь питания реле д-„+8 от отдельного источника питания +Е через и. з. контакты Р„+9, диод

Дн+ 8.

Реле F„,8 срабатывает и замыкает н. о. контакты Р„„8 в своей цепи питания и в цепи питания реле Р„9 и размыкаег н. з. контакты

Р„-з в цепи питания реле Р„,1.

После окончания действия (A,) OIII IIaла реле Р, отпускает, и его контакты возвращаются в исходное состояние. Через выдержку времени (определяемую R и C) отпускаег реле P +I и его контакты Р„, I тоже возвращаются в первоначальное состояние.

На шину (вход) А, поступает (К+1) сигнал, который через н. з. контакты Р,, и. î. Р> поступает на выход С,+1. Сигнал (1(+2) с шины А9 через н. о. контакты Р> поступает»а выХОД 1 пп-2 И Т. ДСигнал 2К с шины А, через н. о. контакты

Р, и н. з. контакты Р, поступает на выход С„,.

Одновременно сигнал 2К с шины А через диод Д„ 8, н. о. контакты P попадает на обмотку реле Р8, а через н. з. контакты Р„+1, диод Д +8, н. о. контакты P„„+8 поступает на

273322 обмотку реле P»+2; последнее срабатывает и замыкает и. о. контакты Р„+з своей цепи питания от отдельного источника +Е через диод

Д +з, н. о. контакты I „+з и размыкает н. з. контакты в цепи блокировки реле Р2 от источника (+Е). После окончания действия сигнала 2К реле Р2 и P„+ç отпускают и их контакты возвращаются в первоначальное состояние.

После размыкания н. о. контактов Р„з в цепи питания реле Р,+2 от отдельного источника питания +Е, реле Р„+2 отпускает, и его контакты Р +2 возвращаются в исходное состояние. Схема сброса осуц.ествила полный цикл работы.

Поступивший сигнал (НК вЂ” 2К-1-1) с шины

А через н. з. контакты Р„и н. о. контакты Р„ i (реле P„ i сработало раньше) поступает на

Выход С(»к — 2»+ Ц °

Сигнал (НК-2К+2) с шины Аз через н. о. контакты Р„1 поступает на выход Ci«2,+» ит. д.

Сигнал (НК-A) с шины А, через н. о. контакты Р„1, н. з. Р 2поступает на выход С1„,,>, а через диод Д„попадает на обмогку реле Р„, которое срабатывает и самоблокируется па источник +Е через н. з, контакты Р +2 и диод

Д»+з.

При срабатывании реле Р„замыкает свои н. о. контакты в цепях выходов С „,,+ц, С „,,+2> ..... С»» и размыкает н.з. контакты

В ЦЕПИ ВЫХОда С1»к 2 +1) °

Одновременно сигнал (IIE,-К) с шины А, через диод Д,+т, н.о. контакты Р„1 поступает на обмотку реле Р 1, а через н.з.контакты

Р +з, диод Д i попадает на обмоткуреле P„ i и на резистор R.Срабатывая,,реле P„+i производит выше описанные переключения. После его срабатывания срабатывает реле P+a, также осуществляя вышеуказанные переключения.

После окончания действия сигнала (НК-K) реле Р„ 1 отпускает, контакты Р„ 1 которого возвращаются в исходное состояние. Через выдержку времени (R, С) отпускает реле Р,+i, и его контакты возвращаются в исходное состояние.

Сигнал (НК-К+1) с шины А, через н. о. контакты Р„поступает на выход С<»к- +ц °

Следующий сигнал (НК-К+2) с шины Лз через н. о. контакты Р„поступает на выход

С1»к „ .21 и т. д. Последний сигнал (НК) с шины А» через н. з. контакты Р„ i и í.î. P„ поступает на выход С„„, а через диоды Д,+2, Д з — соответственно на обмотки реле, Р„+ и Р„+2, которые срабатывают и осуществляк>т выше описанные переключения.

Одновременно сигнал (НК) с шины Л, через диод Д +o, и. о. контакты Р„поступает на обмотку реле Р„. После окончания действия сигнала (НК) реле Р„, Р„+з отпускают, и их контакты возвращаются в исходное состояние.

После отпускания реле Р„+з отпускает реле

Р„+2, контакты которого тоже возвращаются в исходное состояние. Через выдержку времени (определяемую R, С) после исчезновения

65 сигнала (НК) реле P„; отпускает, и его контакты возвращаются в исходное состояние.

Схема основного распределителя готова к повторному стробировани1о многотактных сигналов.

Рассмотрйм работу релейного распределителя (совместну о работу ос овного, предварительного и схемы подсоединения) Ilpii стробировании однотактных или двухтактных сигналов.

Для стробирования одпотактных пли двухтактных сигналов релейным распределителем необходимо выходы Л,, А, А, ь А и âõîды Г, Г-,, iipeдварительного распределителя (см. фиг. 1) соединить, соответственно, со входами А„А, ... Л„, Г, и выходом Г- основного распределителя (см. фиг. 2). На вход основного распределителя подано i.апряжение отдельного источника питания +Е, которое через диод

Д„,з, н. з, контакты P>(+1 диод Д„,1о, а также по другой цепи (диод Д„з, н. з. контакты Р„+2, диод Д„+з) поступает на выход Г,. С выхода

Гз напряжение отдельного источника +Е поступает на вход I; (фпг. 1) предварительного распределителя.

При стробировании однотактных сигналов выключатель D должен быть включен, а при стробировании двухтактных сигналов — выключен.

Сигнал пуска распрсделителя поступает на вход I> основного распределителя, откуда через диод Д, попадает па обмотку реле Р,, которое срабатывает, самоблокируется н. о. контактами Р, на отдельный источник питания

+Е через и. з. контакты Р+т, диод Д+з и производит переключения, как и при стробировании многотактных сигналов. Одновременно сигнал пуска поступает на вход Г. предварительного распределителя, откуда через диод

Д1 попадает на обмотку реле Р„ которое срабатывает, самоблокируется и. о. контактами

Р, на отдельны ;ик питания +Š— вход

Г; через и. з. контакты Р и производит те же переключения, которые были рассмотрены выше.

Если производится стробирование однотактных сигналов, то последние поступают на вход

Г4 схемы подсоединения, если двухтактных, то сигналы поступают поочередно на входы Г, и

Г предварительного распределителя.

Работа предварительного распределителя и схемы подсоединения была рассмотрена выше (см. работу в автономном режиме). Одпотактные (или двухтактные) сигналы с выходов А1, А2 ... А,, А„предварительного распределителя поочередно поступают, соответственно, на входы А„ А2, ... А» основного распределителя, работа которого была рассмотрена выше (стробированпе многотактпых сигналов) .

Первый сигнал с выхода А1 предварительного распределителя попадает па вход А1 основного, откуда поступает на выход С,, ВтОрОи с выхода А2 предварительного распределителя на вход А2 основного, откуда — на выход С2 и т.д.

273322

4»

"и-з

Сигнал (К) с выхода А» предварительного распределителя попадает на вход А„затем на выход С» основного распределителя.

Повторные сигналы с вь)ходов А„А

А,, А„предварительного распределителя поочередно поступают, соответственно, на выходы С»+, С»+я, ". С„, основного распределителя через его входы А,, А, ... А».

Последние повторные сигналы с выходов А,, 1о

Ар ... А» >, А предварительного распределителя поочередно поступают, соответственно, на

ВыхОды С(нк-»у 1), С(»» — »+2) ... С»» ОснОВного.

После окончания действия сигнала (ОК) реле предварительного и основного распреде- 15 лителей и схемы подсоединения, ранее сработавшие, обесточиваются, так как от сигнала (НК) сработали реле P+i и P» z схемы сброса, которые своими н. з. контактами Р„+ и

P,+g разорвали цепи самоблокировок реле 20 распределителя от отдельного источника питания +Е.

Спустя некоторое время (время, необходимое для отпускания реле) после окончания действия сигнала (НК), реле P„>,, Р„„2 схе- 25 мы сброса отпускают, контакты их возвращаются в исходное состояние, и релейный распределитель готов к повторному стробированшо однотактных илн двухтактных сигналов.

Предмет изобретения

Релейный распределитель, содержащий схемы предварительного и основного распределения импульсов, выполненные на нейтральнь(х электромагнитных реле, обмотки которых через собственный нормально разомкнутый контакт подключены к источнику питания и ко входу устройства, отличаюшийся тем, что, с целью стробировання однотактных и многотактных сигналов, и уменьшения количества элементов, в нем входная цепь однотактных сигналов подсоединена к входным ш,шам двухтактных сигналов, каждая нз которых с помощью схемы предварительного распределения импульсов подключена к нескольким шинам схемы основного распределения импульсов, которые соединены с соответствующими выходами ячеек схем предварительного распределеш)я импульсов через разомкнутые контакты реле своих ячеек, причем в первой и последней шинах схемы основного распределения импульсов уcTBHQBëåíû соответственно нормально замкнутые контакты реле последующих и предыдущих ячеек.

273322 ск с„,, С(кк-2 J

4ьг.3

Техред Т. П. Курилко

Редактор Э. Квочкина

Эаказ 2637/19 Тираж 480 Подписное

LlHNl Itive Когиитета по делах1 изобретений и открь1тий при Совете Министров СССР

Москва, 7К-35, Раушская паб., д. 4(5

Типография, пр. Сапунова, 2 с, с, С(Нк-zкi 1) с(кк-гн г с (кк-к г)

1 (кк-к г!

Корректсрвп Л. В. Юшина и Е. Н. Миронова
