Реферат

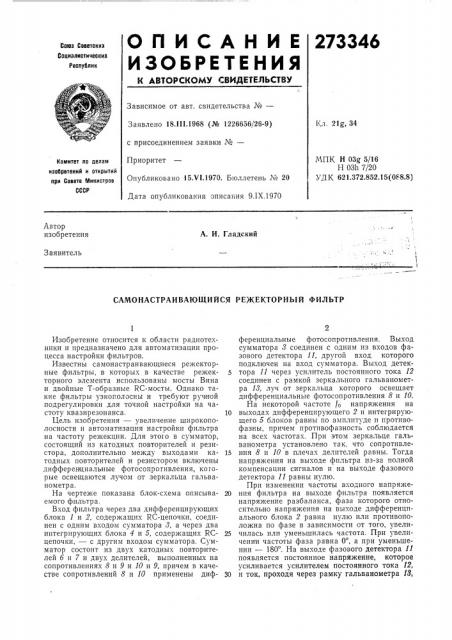

ОПИСАНИЕ

ИЗОЫРИтИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

273346

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 21g, 34

Заявлено 18.111.1968 (№ 1226656/26-9) с присоединением заявки №вЂ”

Приоритет

Опубликовано 15Х!.1970. Бюллетень ¹ 20

МПК Н 03g 5/16

Н 03h 7/20

УД К 621.372.852.15(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 9.IX.1970

Автор изобретения

А. И. Гладский

Заявитель

САМОНАСТРАИВАЮЩИЙСЯ РЕЖЕКТОРНЪ|Й ФИЛЬТР

Изобретение относится к области радиотехники и предназначено для автоматизации процесса настройки фильтров.

Известны самонастраивающиеся режекторные фильтры, в которых в качестве режекторного элемента использованы мосты Вина и двойные Т-образные RC-мосты. Однако такие фильтры узкополосны и требуют ручной подрегулировки для точной настройки на частоту квазирезонанса.

Цель изобретения увеличение широкополосности и автоматизация настройки фильтра на частоту режекции. Для этото в сумматор, состоящий из катодных повторителей и резистора, дополнительно между выходами катодных повторителей и резистором включены дифференциальные фотосопротивления, ко горые освещаются лучом от зеркальца гальванометра.

На чертеже показана блок-схема описываемого фильтра.

Вход фильтра через два дифференцирующих блока 1 и 2, содержащих RC-цепочки, соединен с одним входом сумматора 8, а через два интегрирующих блока 4 и 5, содержащих RCцепочки, — с другим входом сумматора. Сумматор состоит из двух катодных повторителей 6 и 7 и двух делителей, выполненных на сопротивлениях 8 и 9 и 10 и 9, причем в качестве сопротивлений 8 и 10 применены дифференциальные фотосопротивления. Выход сумматора 8 соединен с одним из входов фазового детектора 11, другой вход которого подключен на вход сумматора. Выход детек5 тора 11 через усилитель постоянного тока 12 соединен с рамкой зеркального гальванометра 18, луч от зеркальца которого освещает дифференциальные фотосопротивления 8 и 10.

На некоторой частоте j< напряжения на

10 выходах дифференцирующего 2 и интегрирующего 5 блоков равны по амплитуде и протпвофазны, причем противофазность соблюдается на всех частотах. При этом зеркальце гальванометра установлено так, что сопротивле15 ния 8 и 10 в плечах делителей равны. Тогда напряжения на выходе фильтра из-за полной компенсации сигналов и на выходе фазового детектора 11 равны нулю.

При изменении частоты входного напряже20 нпя фильтра на выходе фильтра появляется напряжение разбаланса, фаза которого относительно напряжения на выходе дифференциального блока 2 равна нулю или противоположна по фазе в зависимости от того, увели25 чилась или уменьшилась частота. При увеличении частоты фаза равна 0, а при уменьшении — 180 . На выходе фазового детектора 11 появляется постоянное напряжение, которое усиливается усилителем постоянного тока 12, 30 и ток, проходя через рамку гальваиометра 18, 273346

Составитель Резников

Редактор А. Ю. Пейсочеико Текред A. А. Камышникова Корректор С. М. Сигал

Заказ 2497/10 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2 отклоняет ее. Отклонение рамки гальванометра вызывает перераспределение светового потока на фотосопротивлениях, вследствие чего изменяется коэффициент деления делителей.

Поворот рамки продолжается до тех пор, пока изменением коэффициента деления дел ителей не будет достигнута компенсация сигналов на выходе сумматора.

Предмет изобретения

Самонастраивающийся режекторный фильтр, содержащий два дифференцирующих блока, два интегрирующих блока, сумматор, включающий два катодных повторителя и резистор, фазовый детектор, усилитель постоянного тока и зеркальный гальванометр, отла5 чающийся тем, что, с целью увеличения широкополосности и автоматизации настройки фильтра на частоту режекции, дополнительно между выходами катодных повторителей и резистором включены фотосоп ротивления.
