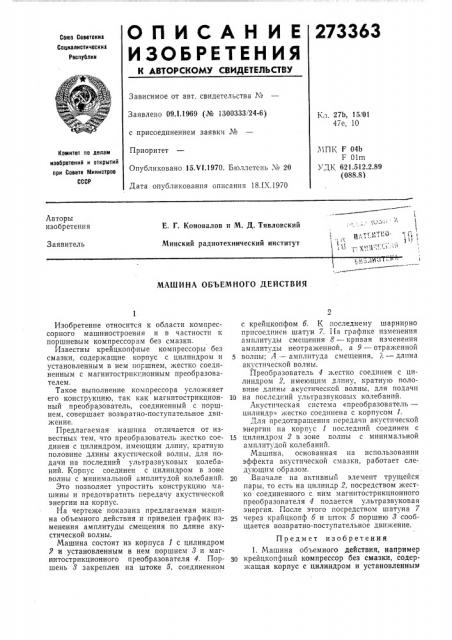

О П И С А Н И Е 273363

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сон}з Советснин

Социалистичеснин

Рвспублин

Зависимое от авт. свидетельства NЗаявлено 09.1.1969 (№ 1300333i24-6) Кл. 27Ь, 15, 01

47е, 10 с присоединением заявки ¹

Приоритет

МПК F 04Ь

F 01m

УДК 621.512.2.89 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 15.V11970. Бюллетень Y 20

Дата опубликования описания 18.IX.1970

Лвторы изобретения

Е. Г. Коновалов и М. Д. Тявловский

Минский радиотехнический институт

Заявитель

}:, л

МАШИНА ОБЪЕМНОГО ДЕЙСТВИЯ

Изобретение относится к области компрессорного машиностроения и в частности к поршневым компрессорам без смазки.

Известны крейцкопфные компрессоры без смазки, содержащие корпус с цилиндром и установленным в нем поршнем, жестко соединенным с магнитострикционным преобразователем.

Такое выполнение компрессора усложняет его конструкцию, так как магнитострикционный преобразователь, соединенный с поршнем, совершает возвратно-поступательное движение.

Предлагаемая машина отличается от известных тем, что преобразователь жестко соединен с цилиндром, имеющим длину, кратную половине длины акустической волны, для подачи на последний ультразвуковых колеоаний. Корпус соединен с цилиндром в зоне волны с минимальной амплитудой колебаний.

Это позволяет упростить конструкцию машины и предотвратить передачу акустической энергии на корпус.

На чертеже показана предлагаемая машина объемного действия и приведен график изменения амплитуды смещения по длине акустической волны.

Машина состоит из корпуса 1 с цилиндром

2 и установленным в нем поршнем 8 и магнитострикционного преобразователя 4. Поршень 8 закреплен на штоке 5, соединенном с крейцкопфом б. К последнему шарнирно присоединен шатун 7. IIa графике изменения амплитуды смещения 8 — кривая изменения амплитуды неотраженной, а 9 — отраженной

5 волны; Л ---амплитуда смещения, 7. — длина акустической волны.

Преобразователь 4 жестко соединен с цилиндром 2, имеющим длину, кратную половине длины акустической волны, для подачи

10 на последний ультразвуковых колебаний.

Лкустическая система «преобразователь— цилиндр» жестко соединена с корпусом 1.

Для предотвращения передачи акустической энергии на корпус 1 последний соединен с

15 цилиндром 2 в зоне волны с минимальной амплитудой колебаний.

Машина, основанная па использовании эффекта акустической смазки, работает следующим образом.

2О Вначале на активный элемент трущейся пары, то есть на цилиндр 2, посредством жестко соединенного с ним магнитострикционного преобразователя 4 подается ультразвуковая энергия. После этого посредством шатуна 7

25 через крайцкопф б и шток 5 поршню 8 сообщается возвратно-поступательное движение.

Предмет изобретения

1. Машина объемного действия, например чп крейцкопфный компрессор без смазки, содержащая корпус с цилиндром и установленным в нем поршнем и магнптострикционный преобразователь, отличающаяся тем, что, с целью упрощения конструкции, преобразователь жестко соединен с цилиндром, имеющим длину, кратную половине длины акустической волны, для подачи на последний ультразвуковых колебаний.

2. Машина по и. 1, отлачиющаяся тем, что, с целью предотвращения передачи акустической энергии на корпус, последний соединен с цилиндром в зоне волны с минимальной амплитудой колебаний.
