Реферат

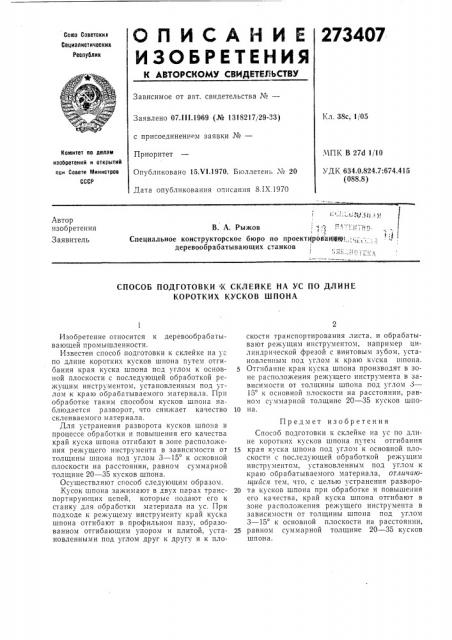

СПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

273407

Союз COBBTGKMk

Социзлистическик

Республик

Зависимое от авт. свидетельства М

Кл. 38с, 1/05

Заявлено 07. I I I.1969 (Ж 1318217, 29-33) с присоединением заявки Же—

Приоритет

Опубликовано 15Х1.1970. Бюллетень М 20

Дата опубликования описания 8.IX.1970

Комитет IlD делам

МПК В 276 1/10

УДК 634.0.824.7:674.415 (088.8) изобретении н открытий оои Совете Министров! l ". ., ;1Д ч1 с, В. А. Рыжов

1:т

Специальное конструкторское бюро по проектировайбщ1.-,, деревообрабатывающих с анков . .

Автор изобретения

Заявитель

СПОСОБ ПОДГОТОВКИ К СКЛЕЙКЕ НА УС ПО ДЛИНЕ

КОРОТКИХ КУСКОВ Ш ПОНА

Изобретение относится к деревообрабатывающей промышленности.

Известен способ подготовки к склейке на ус по длине коротких кусков шпона путем отгибания края куска шпона под углом к основной плоскости с последующей обработкой режущим инструментом, установленным под углом к краю обрабатываемого материала. Г1ри обработке таким способом кусков шпона наблюдается разворот, что снихкает качество склеиваемого материала.

Для устранения разворота кусков шпоча в процессе обработки и повышения его качества край куска шпона отгибают в зоне расположения режущего инструмента в зависимости от толщины шпона под углом 3 — 15 к основнои плоскости на расстоянии, равном суммарной толщине 20 — 35 кусков шпона.

Осуществляют сг:особ следующим образом.

Кусок шпона зажимают в двух парах транспортирующих цепей, которые подают его к станку для обработки материала на ус. При подходе к режущему инструменту край куска шпона отгибают в профильном пазу, образованном отгибающим упором и плитой, установленными под углом друг к другу и к плоскости транспортирования листа, и обрабатывают режущим инструментом, например цилиндрической фрезой с винтовым зубом, установленным под углом к краю к .ска шпона.

5 Отгчбание края куска шпона производят в зоне расположения режущего инструмента в зависимости от толщины шпона под углом 3—

15 к основной плоскости на расстоянии, равном суммарной толщине 20 — 35 кусков шпо10 на.

Предмет изобретения

Способ подготовки к склейке на ус по длине коротких кусков шпона путем отгибания

1S края куска шпона под углом к основной плоскости с последующей обработкой режущим инструментом, установленным под углом к краю обрабатываемого материала, отличшои1ийся тем, что, с целью устранения разворо20 та кусков шпона при обработке и повышения его качества, край куска шпона отгибают в зоне расположения режущего инструмента в зависимости от толщины шпона под углом

3 — 15 к основной плоскости на расстоянии, 2S равном суммарной толщине 20 — 35 кусков шп она.
