273469

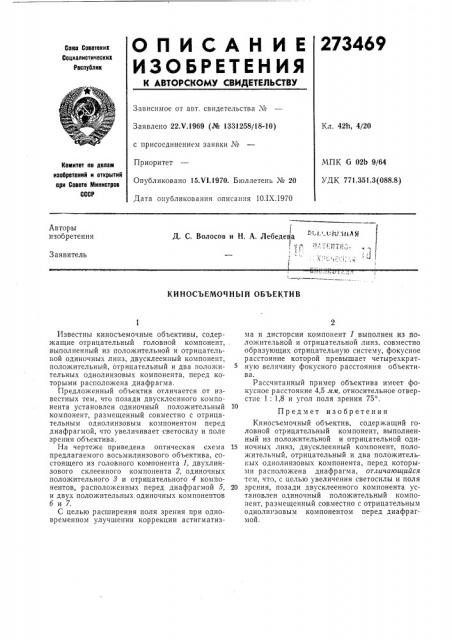

ОЛИСАН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 22.V.1969 (№ 1331258/18-10) с присоединением заявки №
Приоритет
Опубликовано 15.VI.1970. Бюллетень № 20
Дата опубликования описания 10.IX.1970
Кл. 42h, 4/20
МПК G 02b 9/64
УДК 771.351.3(088.8) Комитет оо делам изобретений и открытий ори Совете Министров
СССР
Авторы изобретения
Д. С. Волосов и Н. А. Лебедева
1, të "Ы1Я
Заявитель
КИНОСЪЕМОЧНЫЙ ОБЪЕКТИВ
Известны киносъемочные объективы, содержащие отрицательный головной компонент, выполненный из положительной и отрицательной одиночных линз, двусклеенный компонент, положительный, отрицательный и два положительных однолинзовых компонента, перед которыми расположена диафрагма.
Предложенный объектив отличается от известных тем, что позади двусклеенного компонента установлен одиночный положительный компонент, размещенный совместно с отрицательным однолинзовым компонентом перед диафрагмой, что увеличивает светосилу и поле зрения объектива.
На чертеже приведена оптическая схема предлагаемого восьмилинзового объектива, состоящего из головного компонента 1, двухлинзового склеенного компонента 2, одиночных положительного 8 и отрицательного 4 компонентов, расположенных перед диафрагмой 5, и двух положительных одиночных компонентов би7.
С целью расширения поля зрения при одновременном улучшении коррекции астигматизма и дисторсии компонент 1 выполнен из положительной и отрицательной линз, совместно образующих отрицательную систему, фокусное расстояние которой превышает четырехкратную величину фокусного расстояния объектива.
Рассчитанный пример объектива имеет фокусное расстояние 4,5 .нм, относительное отверстие 1: 1,8 и угол поля зрения 75 .
Предмет изобретения
Киносъемочный объектив, содержащий головной отрицательный компонент, выполненный из положительной и отрицательной оди15 ночных линз, двусклеенный компонент, положительчый, отрицательный и два положительных однолинзовых компонента, перед которыми расположена диафрагма, отличающийся тем, что, с целью увеличения светосилы и поля
20 зрения, позади двусклеенного компонента установлен одиночный положительный компонент, размещенный совместно с отрицательным однолинзовым компонентом перед диафрагмой.
273469
2 ЗФ
Составитель А. И. Лебедева
Редактор С. И. Хейфиц Техред T. П. Курилко Корректор С. А. Кузовенкова
Заказ 2504,:I8 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 3(-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
