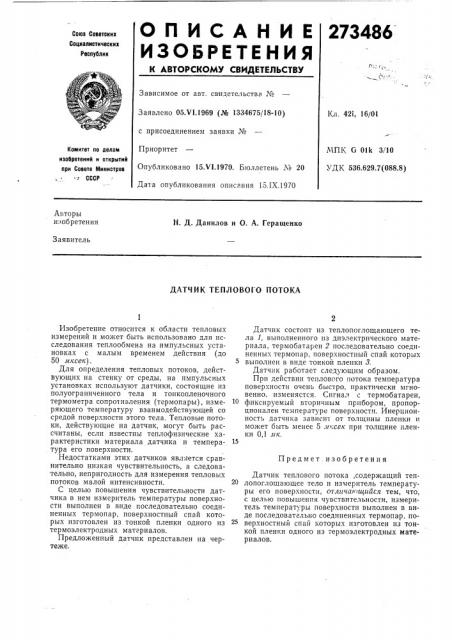

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 05.VI,1969 (№ 1334675/18-10) с присоединением заявки №

Приоритет

Опубликовано 15Х1.1970. Бюллетень ¹ 20

Кл. 421, 16/01

МПК G Olk 3/10

УДК 536.629.7(088.8) Комитет по делам изобретений н открытий прн Совете Министров

СССР

Дата опубликования описания 15.IX.1970

Авторы изобретения

H. Д. Данилов и О. А. Геращенко

Заявитель

ДАТЧИК ТЕПЛОВОГО ПОТОКА

Датчик состоит из теплопоглощающего тела 1, выполненного из диэлектрического материала, термобатареи 2 последовательно соединенных термопар, поверхностный спай которых выполнен в виде тонкой пленки 3.

Датчик работает следующим образом.

При действии теплового потока температура поверхности очень быстро, практически мгновенно, изменястся. Сигна:i с термобатареи, 10 фиксируемый вторичным прибором, пропорционален температуре поверхности. Инерционность датчика зависит от толщины пленки и может быть менее 5 иксек при толщине пленки 0,1 лтк.

Датчик теплового потока, содержащий теплопоглощающее тело и измеритель температуры его поверхности, атличан щийся тем, что, с целью повышения чувствительности, измеритель температуры поверхности выполнен в виде последоватгльно соединенных термопар, поверхностный спай которых изготовлен из тонкой пленки одного из термоэлектродных материалов.

Изобретение относится к области тепловых измерений и может быть использовано для исследования теплообмена на импульсных установках с малым временем действия (до

50 мксек) .

Для определения тепловых потоков, действующих на стенку от среды, на импульсных установках используют датчики, состоящие из полуограниченного тела и тонкопленочного термометра сопротивления (термопары), измеряющего температуру взаимодействующей со средой поверхности этого тела. Тепловые потоки, действующие на датчик, могут быть рассчитаны, если известны теплофизические характеристики материала датчика и температура его поверхности.

Недостатками этих датчиков является сравнительно низкая чувствительность, а следовательно, непригодность для измерения тепловых потоков малой интенсивности.

С целью повышения чувствительности датчика в нем измеритель температуры поверхности выполнен в виде госледовательно соединенных термопар, поверхностный спай которых изготовлен из тонкой пленки одного из термоэлектродных материалов.

Предложенный датчик представлен на чертеже.

Предмет. изобретения

273486
