Способ получения аэрозоля
Патент 273511
Классы МПК
Способ получения аэрозоля
Иллюстрации
Реферат
Лl

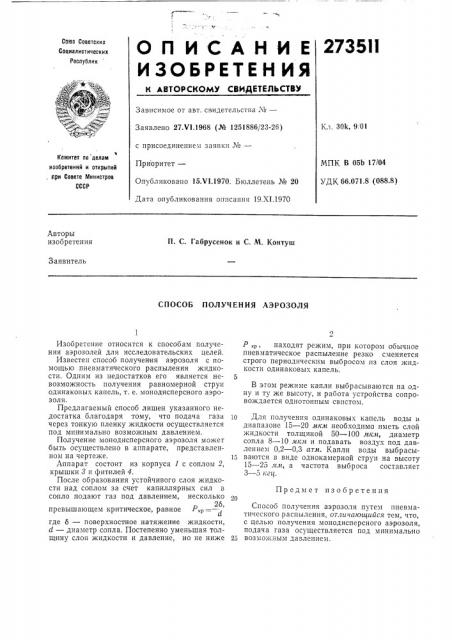

О П И С А Н И Е 2735Н
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства «¹вЂ”
Кл, 30k, 9, 01
Заявлено 27.VI.1968 (№ 1251886/23-26) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 15,VI.1970. Бюллетень ¹ 20
Дата опубликования описания 19.XI.1970
Комитет по делам изобретений и открытий, при Совете Министров
СССР
МПК В 05b 17/04
УДК 66.071.8 (088.8) Авторы изобретения
П. С. Габрусенок и С. М. Контуш
Заявитель
СПОСОБ ПОЛУЧЕНИЯ АЭРОЗОЛЯ
Предмет изобретения
Изобретение относится к способам получения аэрозолей для исследовательских целей.
Известен способ получения аэрозоля с помощью пневматического распыления жидкости. Одним из недостатков его является невозможность получения равномерной струи одинаковых капель, т. е. монодисперсного аэрозоля.
Предлагаемый способ лишен указанного недостатка благодаря тому, что подача газа через тонкую пленку жидкости осуществляется под минимально возможным давлением.
Получение монодисперсного аэрозоля может быть осуществлено в аппарате, представленном на чертеже.
Аппарат состоит из корпуса 1 с соплом 2, крышки 8 и фитилей 4.
После образования устойчивого слоя жидкости над соплом за счет капиллярных сил в сопло подают газ под давлением, несколько
26, превышающем критическое, равное Р..р где 6 — поверхностное натяжение жидкости, d — диаметр сопла. Постепенно уменьшая толщину слоя жидкости и давление, но не ниже
P,ð, находят режим, при котором обычное пневматическое распыление резко сменяется строго периодическим выбросом пз слоя жидкости одинаковых капель.
В этом режиме капли выбрасываются на одну и ту же высоту, и работа устройства сопровождается однотонным свистом.
10 Для получения одинаковых капель воды l5 диапазоне 15 — 20 лгкм необходимо иметь слой жидкости толщиной 50 — 100 лгклг, диаметр сопла 8 — 10 лгклг и подавать воздух под давлением 0,2 — 0,3 атм. Капли воды выбрасы15 ваются в виде однокамерной струи на высоту
15 — 25 лглг, а частота выброса составляет
3 — 5 кггг.
Способ получения аэрозоля путем пневматического распыления, от.гичаюигийся тем, что, с целью получения монодисперсного аэрозоля, подача газа осуществляется под минимально
25 возможным давлением.
