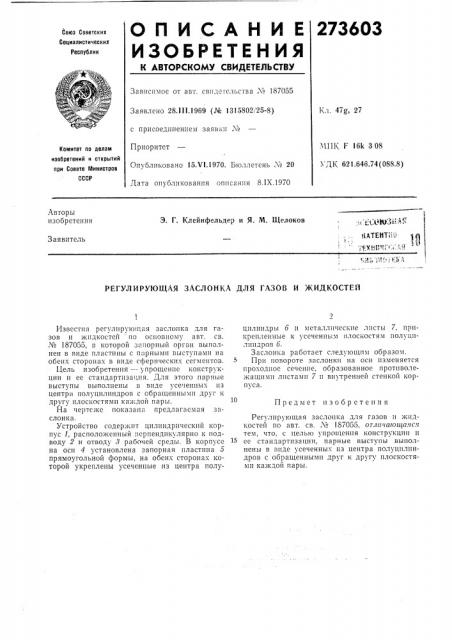

О П И С А Н И Е 273603

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свиде-ельства ¹ 187055

Заявлено 28,111.1969 (М 1315802/25-8) Кл. 47g, 27 с присоединением заявки ¹

Приоритет

Опубликовано 15Х1.1970. Бюллетень ¹ 20

Дата опубликования описания 8.1Х.1970. ШК F 16k 3 08

УДК 621.646.74(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Э. Г. Клейнфельдер и Я. М. Щелоков тL.1?10Зт :" !

1АТЕНТ1! ;. ;" ХИ11" .- .:1

Заявитель г=т, ". т; т Ч.

РЕГУЛИРУЮЩАЯ ЗАСЛОНКА ДЛЯ ГАЗОВ И ЖИДКОСТЕЙ

Предмет изобретения

Известна рег лируюи,ая заслонка для газов и жидкостей по основному авт. св. № 187055> г, которой запориый орган выполнен в виде пластины с парными выступами на обеих сторонах в виде сферических сегментов.

Цель изобретения — — упрощение конструкции и ее стандартизация. Для этого парные выступы выполнены в виде усеченных из центр«полуцилиндров с обращенными друг к другу плоскостями каждой пары.

На чертеже показана предлагаемая заслонка.

Устройство содержит цилиндрический корпус 1, расположенный перпендикулярно к подводу 2 и отводу 3 рабочей среды. В корпусе на оси 4 установлена запорная пластина 5 прямоугольной формы, на обеих сторонах которой укреплены усеченные из центра полуцилиндры 6 и металлические листы 7, прикрепленные к усеченным плоскостям полуцилиидров 6.

Заслонка работает следующим образом.

При повороте заслонки на оси изменяется проходное сечение, образованное противолежащими листами 7 и внутренней стенкой корпуса.

Регулирующая заслонка для газов и жидкостей по авт. св. № 187055, orëaкатогцаяся тем, что, с целью упрощения конструкции и ее стандартизации, парные выступы выполнены в виде усеченных из центра полуцилиндров с обращенными друг к другу плоскостямп каждой пары.

273603 (циланф углева не ршреаан)
