Раствор для обработки серебряных покрытий
Патент 273618
Классы МПК
Раствор для обработки серебряных покрытий
Иллюстрации
Реферат

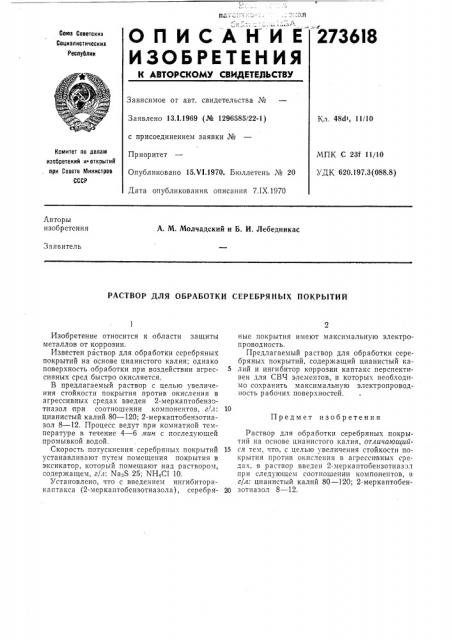

OnИСЛНИЕ
ИЗОБРЕТЕНИЯ
ПФ » 1, :-::Ля
»»273618
Союз Соеетскил
Социалистическил
Респу0лии
К АВТОРСКОМУ СВИДЕТЕПЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 13,1.1969 (№ 1296585/22-1) Кл. 48d>, 11/10 с присоединением заявки №
Приоритет
Комитет па делам изобретений и открытий при Совете Министров
СССР
МПК С 23f 11/10
УДК 620.197.3(088.8) Опубликовано 15.V1.1970. Бюллетень № 20
Дата опубликования, описания 7.IX.1970
Авторы изобретения
А. М. Молчадский и Б. И, Лебедникас
Заявитель
РАСТВОР ДЛЯ ОБРАБОТКИ СЕРЕБРЯНЫХ ПОКРЫТИЙ
Предмет изобретения
Изобретение относится к области защиты металлов от коррозии.
Известен раствор для обработки серебряных покрытий на основе цианистого калия; однако поверхность обработки при воздействии агрессивных сред быстро окисляется.
В предлагаемый раствор с целью увеличения стойкости покрытия против окисления в агрессивных средах введен 2-меркаптобензотиазол при соотношении, компонентов, г/л: цианистый калий 80 — 120; 2-меркаптобензотиазол 8 — 12. Процесс ведут при комнатной температуре в течение 4 — 6 лтин с последующей промывкой водой.
Скорость потускнения серебряных покрытий устанавливают путем помещения покрытия в эксикатор, который помещают над раствором, содержащем, г/л: Na S 25; NH4CI 10.
Установлено, что с введением ингибиторакаптакса (2-меркаптобензотиазола), серебряные покрытия имеют максимальную электрон.р оводность.
Предлагаемый раствор для обработки серебряных покрытий, содержащий цианистый ка5 лий и ингибитор коррозии каптакс перспективен для СВЧ элементов, в которых необходимо сохранить максимальную электропроводность рабочих поверхностей.
Раствор для обработки серебряных покрытий на основе цианистого калия, отличающий15 ся тем, что, с целью увеличения стойкости покрытия против окисления в агрессивных ñðåдах, в раствор введен 2-меркаптобензотиазэл при следующем соотношении компонентов, в г/л: цианистый калий 80 — 120; 2-меркаптобен20 зотиазол 8 — 12.
