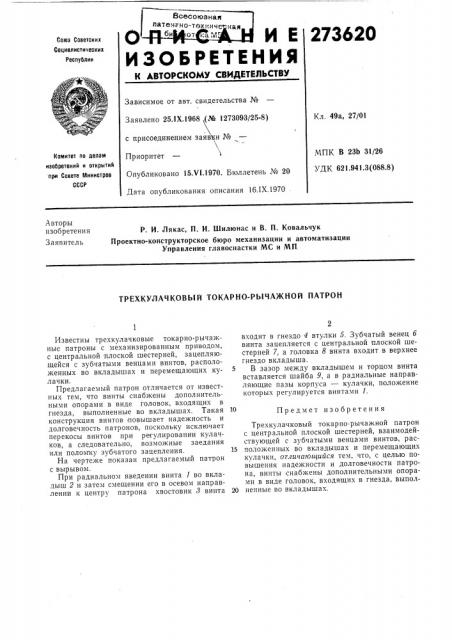

Всесоюзная патенл но-тех иич е ная би от на Y И Е

273620

Союз Советских

Социалистических

Республин

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 25.1Х.1968 (№ 1273093/25-8) с присоединением заяв и № т

Кл. 49а, 27/01

МПК В 23Ь 31/26

УДК 621.941.3(088.8) Комитет по делам изобретений и открытий прн Совете Министров

СССР

Приоритет

Опубликовано 15.V1.1970. Бюллетень № 20

Дата опубликования описания 16.IX.1970

Авторы изобретения

Заявитель

P. И. Лякас, П. И. Шилюнас и В. П. Ковальчук

Проектно-конструкторское бюро механизации и автоматизации

Управления главоснастки МС и МП

ТРЕХКУЛАЧКОВЫЙ ТОКАРНО-РЫЧАЖНОЙ ПАТРОН

Предмет изобретения

Известны трехкулачковые токарно-рычажные патроны с механизированным приводом, с центральной плоской шестерней, зацепляющейся с зубчатыми венцами винтов, расположенных во вкладышах и перемещающих кулачки.

Предлагаемый патрон отличается от известных тем, что винты снабжены дополнительными опорами в виде головок, входящих в гнезда, выполненные во вкладышах. Такая конструкция винтов повышает надежность и долговечность патронов, поскольку исключает перекосы винтов при регулировании кулачков, а следовательно, возможные заедания или поломку зубчатого зацепления.

На чертеже показан предлагаемый патрон с вырывом, При радиальном введении винта 1 во вкладыш 2 и затем смещении его в осевом направлении к центру патрона хвостовик 8 винта входит в гнездо 4 втулки 5. Зубчатый венец б винта зацепляется с центральной плоской шестерней 7, а головка 8 винта входит в верхнее гнездо вкладыша.

5 В зазор между вкладышем и торцом винта вставляется шайба 9, а в радиальные направляющие пазы корпуса — кулачки, положение которых регулируется винтами 1.

Трехкулачковый токарно-рычажной патрон с центральной плоской шестерней, взаимодействующей с зубчатыми венцами винтов, рас15 положенных во вкладышах и перемещающих кулачки, отгичатощийся тем, что, с целью повышения надежности и долговечности патрона, винты снабжены дополнительными опорами в виде головок, входящих в гнезда, выпол20 ненные во вкладышах.

273620 ! 9 В

Составитель Ю. Кузнецов

Редактор Т. А. Киселева Техред T. П. Курилко Корректор В. И. Жолудева

Заказ 2509/14 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
