Устройство для слива агрессивной и токсичной жидкости из емкости
Иллюстрации
Показать всеРеферат

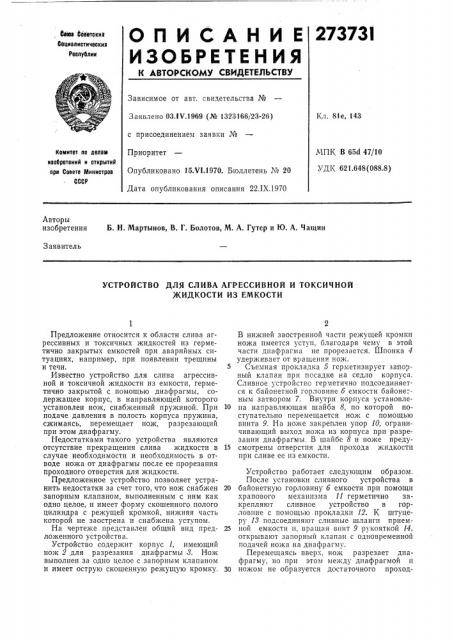

О П И С А Н И Е 27373i
ИЗОЬРЕтЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, бава Соеетскик
Социалистическил
Реслублик
Зависимое от авт. свидетельства №
Заявлено 03.1Ч.1969 (№ 1323166/23-26) с присоединением заявки №
Приоритет
Опубликовано 15.Ч1.1970. Бюллетень ¹ 20
Дата опубликования описания 22.IX.1970
Кл. 81е, 143
МПК В 6Ы 47(10
УДК 621.648(088.8) Комитет ао делам иаобретеииЯ и открытиЯ при Совете Министров
СССР
Авторы изобретения Б. Н. Мартынов, В. Г. Болотов, М. А. Гутер и Ю. А. Чащин
3 аявитель
УСТРОЙСТВО ДЛЯ СЛИВА АГРЕССИВНОЙ И ТОКСИЧНОЙ
ЖИДКОСТИ ИЗ ЕМКОСТИ
Предложение относится к области слива агрессивных и токсичных жидкостей из герметично закрытых емкостей при аварийных ситуациях, например, при появлении трещины и течи.
Известно устройство для слива агрессивной и токсичной жидкости из емкости, герметично закрытой с помощью диафрагмы, содержащее корпус, в направляющей которого установлен нож, снабженный пружиной. При подаче давления в полость корпуса пружина, сжимаясь, перемещает нож, разрезающий при этом диафрагму.
Недостатками такого устройства являются отсутствие прекращения слива жидкости в случае необходимости и необходимость в отводе ножа от диафрагмы после ее прорезания проходного отверстия для жидкости.
Предложенное устройство позволяет устранить недостатки за счет того, что нож снабжен запорным клапаном, выполненным с ним как одно целое, и имеет форму скошенного полого цилиндра с режущей кромкой, нижняя часть которой не заострена и снабжена уступом.
На чертеже представлен общий вид предложенного устройства.
Устройство содержит корпус 1, имеющий нож 2 для разрезания диафрагмы 8. Нож выполнен за одно целое с запорным клапаном и имеет острую скошенную режущую кромку.
В нижней заостренной части режущей кромки ножа имеется уступ, благодаря чему в этой части диафрагма не прорезается. Шпонка 4 удерживает от вращения нож.
Съемная прокладка 5 герметизирует запорный клапан при посадке на седло корпуса.
Сливное устройство герметично подсоединяется к байонетной горловине б емкости байоне-.ным затвором 7. Внутри корпуса установле10 на направляющая шайба 8, по которой поступательно перемещается нож с помощью винта 9. На ноже закреплен упор 10, ограничивающий выход ножа из корпуса при разрезании диафрагмы. В шайбе 8 и ноже преду15 смотрены отверстия для прохода жидкости при сливе ее пз емкости.
Устройство работает следующим образом.
После установки сливного устройства в
20 байонетную горловину б емкости при помощи храпового механизма 11 герметично закрепляют сливное устройство в горловппе с помощью прокладки 12. К штуцеру 18 подсоединяют сливные шланги прием25 ной емкости и, вращая винт 9 рукояткой 14, открывают запорный клапан с одновременной подачей ножа на диафрагму.
Перемещаясь вверх, нож разрезает диафрагму, но при этом между диафрагмой и
30 ножом не образуется достаточного проход273731
Предмет изобретения
Составитель Л. Г. Брылько
Редактор Л. Герасимова Техред А. А. Камышникова Корректоры: Л. Корогод и А. Николаева
Заказ 2550/11 Тираж 480 Подписное
Ш1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ного сечения для жидкости. При дальнейшем перемещении ножа вверх поверхность ножа достигает диафрагмы и на этом разрезание диафрагмы заканчивается. При дальнейшем перемещении ножа вверх происходит отгибание диафрагмы уступом ножа. Отгпбание диафрагмы и дальнейшее перемещение ножа происходят до тех пор, пока торец упора не придет в соприкосновение с опорной поверхностью корпуса. В случае необходимости прекращения слива вращением рукоятки против часовой стрелки нож опускают вниз, закрывая клапан сливного устройства.
Устройство для слива агрессивной и токсичной жидкости из емкости, герметично за5 крытой с помощью диафрагмы, содержащее корпус, имеющий нож с приводом для разрезания диафрагмы, отличающееся тем, что, с целью повышения эффективности работы, нож снабжен запорным клапаном, выполненным
10 с ним как одно целое, и имеет форму скошенного полого цилиндра с режущей кромкой, нижняя часть которой не заострена и снабжена уступом.
