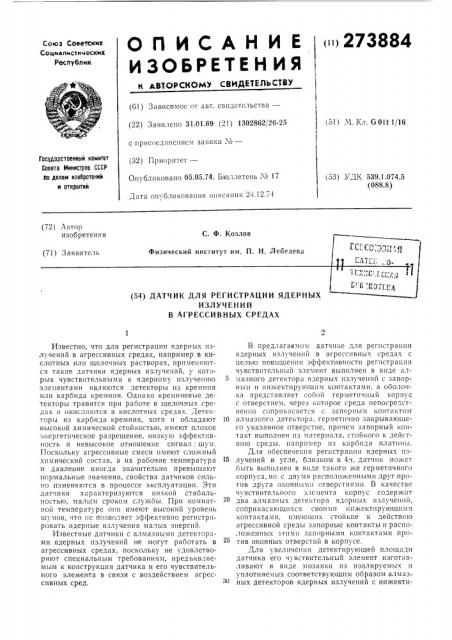

О П И С А Н И Е <»>273884
ИЗОБРЕТЕ Н ИЯ
Союз Советсних
СОци&лнсткчзских
Рйс тублмм
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (51) Ч К1 G 01 t 1/16 (61) Зависимое от авт. свидстсльства— (22) Заявлено 31.01.69 (21) 1302862, 26-25 с ирисоед;шсиисм заявки ¹вЂ” (32) Приоритет—
0I176;IIII
Государственный комитет
Совета Министров СССР но делам иаабратений и открытий (53) УДК 539.1.074.5 (088.8) Дата опубликования описания 24.12.74 (72) Автор изобретения
С. Ф. Козлов
Физический институт им. П. Н. Лебедева (71) Заявитель (54) ДАТЧИК ДЛЯ РЕГИСТРАЦИИ ЯДЕРНЫХ
ИЗЛУЧ EН И Й
В АГРЕССИВНЫХ СРЕДАХ
Известно, что для регистрации ядерных излучений в агрессивных средах, например в кислотных или щелочных растворах, применяются такие датчики ядерных излучений, у которых чувствительными к ядерному излучению элементами являются детекторы из кремния или карбида кремния. Однако кремниевые детекторы травятся при работе в щелочных средах и окисляются в кислотных средах. Детекторы из карбида кремния, хотя и обладают высокой химической стойкостью, имеют плохое энергетическое разрешение, низкую эффектив|юсть и невысокое отношение сигнал: шум.
Поскольку агрессивные смеси имеют сложный химический состав, а их рабочие температура и давление иногда значительно превышают нормальные значения, свойства датчиков сильно изменяются в процессе эксплуатации. Эти датчики характеризуются низкой стабильностью, малым сроком службы. При комнатной температуре о««имеют высокий уровень шумов, что ие позво",ÿåò эффективно регистрировать ядерные излучения малых энергий.
Известные датчики с алмазными детекторами ядерных излучений не могут работать в агрессивных средах, поскольку не удовлетворяют специальным требованиям, предъявляемым к конструкции датчика и его чувствительного элемента в связи с воздействием агрессивных сред.
В предлагаемом датчике для регистрации ядерных излучений в агрессивных средах с целью повышения эффективности регистрации чувствительный элемент выполнен в виде ал5 мазного детектора ядерных излучений с запорным и инжектиру10щим контактами, а Ооолочка представляет с0001! герметичный корпус с отверстием, через которое среда непосредственно соприкасается с запорным контактом
10 алмазного детектора. герметично закрывающего указанное отверстие, причем запорный контакт выполнен из материала, стойкого к действию среды, например из карбида платины.
Для обеспечения регистрации ядерных излучений в угле, близком к 4;т, датчик может оыть выполнен в виде такого же герметичного корпуса, но с двумя расположенными друг против друга оконными отверстиями. В качестве чувствительного элемента корпус содержит два алмазных детектора ядерных излучений, соприкасающихся своими иижектпрующими контактами, имеющих стойкие к действи о агрессивной среды зяпорные контакты и pacno;IoiK0III1ых этими зяпорными контактами против оконных отверстий в корпусе.
Для увеличения детектирующей площади датчика его чувствительный элемент изготавливают в виде мозаики из изолируемых и уплотняемых соответствующим образом алмазных детекторов ядерных излучений с инжекти273884
16
/ 1
У иг 2
Рие /
32 .Ý I 29
26
23
Ч6 иг 3
Составитель Г. Горчакова
Тскрсл Е. Борисова Корректор И. Симкина
Редактор Н. Коган
Заказ 16Я/520 Изд, ч1а 830 Тираж 678 Г1одписное
ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Тип. Харьк. фил, пред. «Патент» ботать в различных агрессивных средах в широком диапазоне температур и давлений, имеет хорошие счетные характеристики и малый уровень шумов, обладает высокой стабильностью и большим сроком службы, а также прост, надежен и удобен в эксплуатации. После проведения измерений его мОжнО легкО вь!мыть для очистки от радиоактивных загрязнений.
Предмет изобретения
Датчик для регистрации ядерных излучений в агрессивных средах, содержащий чувстBитc.1ьllый э;!емcнт, помещснньlй В Ооолоч— ку, от.1аиа1ощийся тем, что, с целью повышения эффективности регистрации, чувствительный элемент выполнен в виде алмазного де5 тсктора ядерных излучений с запорным н Н.Iжектир110щим контактами, а Ооолочка представляетт собой герметичный корпус с отверстием, чсрез которое среда непосредственно соприкасается с запорным контактом алмазного
10 детектора, герметично закрывающего указанное отверстие, причем запорный контакт выполнен нз материала, стойкого к действшо среды, например из карбида платины.
