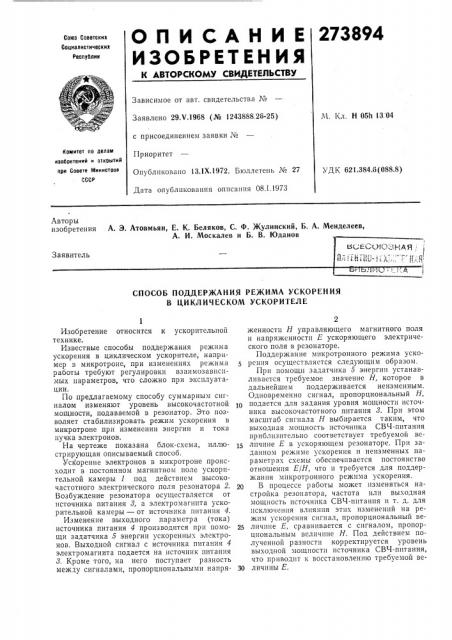

О П И С А Н И Е 273894

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 29.Ч.1968 (№ 1243888.26-25) с присоединением заявки №

Приоритет

Опубликовано 13.IX.1972. Бюллетень ¹ 27

Дата опу.блпкования описания 08.1.1973

М. Кл. Н 05h 13. 04

Комитет по делам изобретений и открытий при Совете Министров ссср

УДК 621.384.6(088.8) Авторы изобретения

А. Э. Атовмьян, Е. К. Беляков, С. Ф. Жулинский, Б. А. Менделеев, А. И. Москалев и Б. В. Юданов цт ° С ттг

Заявитель

СПОСОБ ПОДДЕРЖАНИЯ РЕЖИМА УСКОРЕНИЯ

В ЦИКЛИЧЕСКОМ УСКОРИТЕЛЕ

Изобретение относится к ускорительной технике.

Известные способы поддержания режима ускорения в циклическом ускорителе, например в микротроне, при изменениях режима работы требуют регулировки взаимозависимых параметров, что сложно при эксплуатации.

По предлагаемому способу суммарным сигналом изменяют уровень высокочастотной мощности, подаваемой в резонатор. Это позволяет стабилизировать режим ускорения в микротроне при изменении энергии и тока пучка электронов.

На чертеже показана блок-схема, иллюстрирующая описываемый способ.

Ускорение электронов в микротроне происходит в постоянном магнитном поле ускорительной камеры 1 под действием высокочастотного электрического поля резонатора 2.

Возбуждение резонатора осуществляется от источника питания 8, а электромагнита ускорительной камеры — от источника питания 4.

Изменение выходного параметра (тока) источника питания 4 производится при помощи задатчика 5 энергии ускоренных электронов. Выходной сигнал с источника питания 4 электромагнита подается на источник питания

"т. Кроме того, на него поступает разность между сигналами, пропорциональными напря2 женностп Н управляющего магнитного поля и напряженности Е ускоряющего электрического поля в резонаторе.

Поддержание микротронного режима ускорстшя осуществляется следующим образом.

При помощи задатчика 5 энергии устанавливается требуемое значение Н, которое в дальнейшем поддерживается неизменным.

Одновременно сигнал, пропорциональный Н, 10 подается для задания уровня мощности источника высокочастотного питания 8. При этом масштаб сигнала Н выбирается таким, что выходная мощность источника СВЧ-питания приблизительно соответствует требуемой величине Е в ускоряющем резонаторе. При заданном режиме ускорения и неизменных параметрах схемы обеспечивается постоянство отношения Е1Н, что и требуется для поддержания микротронного режима ускорения, В процессе работы может изменяться настройка резонатора, частота пли выходная мощность источника СВЧ-питания и т. д. для исключения влияния этих изменений на режим ускорения сигнал, пропорциональный ве25 личине Е, сравнивается с сигналом, пропорциональным величине Н. Под действием полученной р азности корректируется уровень выходной мощности источника СВЧ-питания, что приводит к восстановлению требуемой ве30 личины E.

273894

Составитель Н. Соловьев

Редактор Н. Корченко Техред Т. Ускова Корректоры: Е. Михеева и Е. Сапунова

Заказ 4246/5 Изд. № 1518 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2

Для изменения энергии ускоренных электронов задатчиком устанавливается требуемое значение Н и обеспечивается соответствующая величина Е. Регулировка тока ускоренных электронов осуществляется изменением накала катода резонатора. Возникающее при этом изменение величины Е автоматически под действием разностного сигнала компенсируется путем изменения мощности источника

СВЧ-питания.

Предмет изобретения

Способ поддержания режима ускорения в циклическом ускорителе, например в микротроне, заключающийся в том, что сигнал, пропорциональный напряженности электрического поля в ускоряющем резонаторе, сравнивают с сигналом, пропорциональным напряженности магнитного поля в ускорительной камере, полученную разность суммируют с сигналом, пропорциональным напряженности управляющего магнитного поля, отличающийся тем, что, с целью стабилизации режима

1О ускорения при изменениях энергии и тока пучка электронов, суммарным сигналом изменяют уровень высокочастотной мощности, подаваемой в резонатор.
