273943

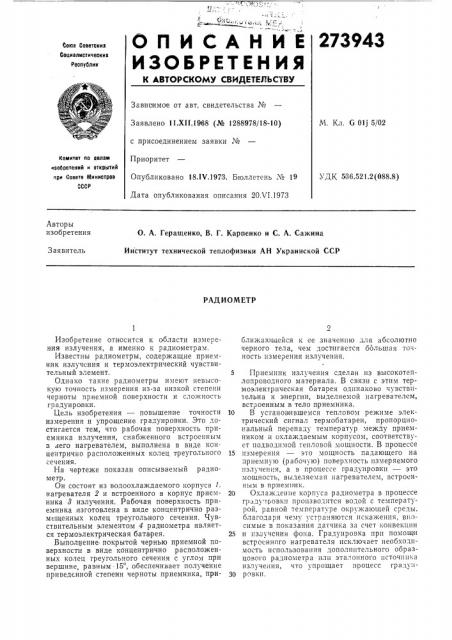

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союа Советскиа
Социалистические
Республик
К АВТОРСКОМУ СВйДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
М. Кл. 6 01j 5/02
Заявлено 11.XII.1968 (№ 1288978/18-10) с присоединением заявки №
Приоритет
Опубликовано 18ЛЧ.1973. Бюллетень № 19
Дата опубликования описания 20.VI.1973
Комитет оо делам пвобретений и открытий при Совете Министров
СССР
УДК 536.521.2 (088.8) Авторы изобретения
О. А. Геращенко, В. Г. Карпенко и С. А. Сажина
Институт технической теплофизики АН Украинской ССР
Заявитель
РАД И ОМЕТР
Изобретение относится к области измерения излучения, а именно к радиометрам.
Известны радиометры, содержащие приемник излучения и термоэлектрический чувствительный элемент.
Однако такие радиометры имеют невысокую точность измерения из-за низкой степени черноты приемной поверхности и сложность гр адуировки.
Цель изобретения — повышение точности измерения и упрощение градуировки. Это достигается тем, что рабочая поверхность приемника излучения, снабженного встроенным в него нагревателем, выполнена в виде концентрично расположенных колец треугольного сечения.
На чертеже показан описываемый радиометр.
Он состоит из водоохлаждаемого корпуса l, нагревателя 2 и встроенного в корпус приемника 8 излучения. Рабочая поверхность приемника изготовлена в виде концентрично размещенных колец треугольного сечения. Чувствительным элементом 4 рад иометра является термоэлектрическая батарея.
Выполнение покрытой чернью приемной поверхности в виде концентрично расположенных колец треугольного сечения с углом при вершине, равным 15, обеспечивает получение приведенной степени черноты приемника, приближающейся к ее значению для абсолютно черного тела, чем достигается большая точность измерения излучения.
5 Приемник излучения сделан из высокотеплочроводного материала. B связи с этим термоэлектрическая батарея одинаково чувствительна к энергии, выделяемой нагревателем, встроенным в тело приемника.
10 В установившемся тепловом режиме электрический сигнал термобатареи, пропорциональный перепаду температур между приемником H охлаждаемым корпусом, соответствует подводимой тепловой мощности. В процессе
15 измерения — это мощность падающего на приемную (рабочую) поверхность измеряемого излучения, а в процессе градуировкп — это мощность, выделяемая нагревателем, встроенным в приемник.
20 Охлаждение корпуса радиометра в процессе градучровки производится водой с температурой, равной температуре окружающей среды, благодаря чему устраняются искажения, вносимые в показания датчика за счет конвекции
25 и излучения фона. Градуировка при помощ и встроенного нагревателя исключает необхо и>мость использования дополнительного образцового радиометра илп эталонного источника излучения, что упрощает процесс градуп30 ровки.
273943
Предмет изобретения
Составитель Т, Краснова
Техред Г. Дворина
Корректор Е, Миронова
Редактор H. Корченко
Заказ 1672 1 Изд. № 431 Тираж 755 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская иаб., д. 4/5
Типография, пр. Сапунова, 2
Радиометр, содержащий приемник излучения и 1 ермоэлектрический чувствительный элемент, отличающийся тем, что, с целью повышения точности измерения и упрощения градуировки, рабочая поверхность приемника излучения, снабженного встроенным в него нагревателем, выполнена в виде концентрично
5 расположенных колец треугольного сечения.
