Устройство для штамповки листовых заготовок
Иллюстрации
Реферат

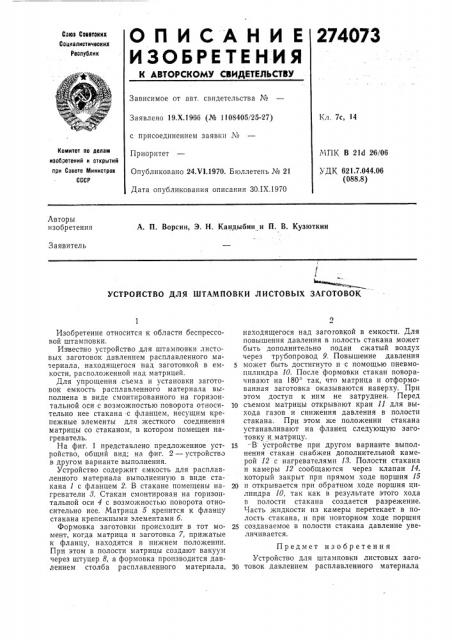

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
274073
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 19.Х.1966 (№ 1108405/25-27) с присоединением заявки №
Приоритет
Опубликовано 24.VI.1970. Бюллетень № 21
Дата опубликования описания ЗО.IX.1970
Кл. 7с, 14
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК В 21d 26/06
УДК 621.7.044,06 (088.8) Авторы изобретения
А. П. Ворсин, Э. Н. Кандыбин и П. В. Кузюткин
Заявитель
УСТРОЙСТВО ДЛЯ ШТАМПОВКИ ЛИСТОВЫХ ЗАГОТОВОК
Изобретение относится к области беспрессовой штамповки.
Известно устройство для штамповки листовых заготовок давлением расплавленного материала, находящегося над заготовкой в емкости, расположенной над матрицей.
Для упрощения съема и установки заготовок емкость расплавленного материала выполнена в виде смонтированного на горизонтальной оси с возможностью поворота относительно нее стакана -с фланцем, несущим крепежные элементы для жесткого соединения матрицы со стаканом, в котором помещен нагреватель.
На фиг. 1 представлено предложенное устройство, общий вид; на фиг. 2 — устройство в другом варианте выполнения.
Устройство содержит емкость для расплавленного материала выполненную в виде стакана 1 с фланцем 2. В стакане помещены нагреватели 8. Стакан смонтирован на горизонтальной оси 4 с возможностью поворота относительно нее. Матрица 5 крепится к фланцу стакана крепежными элементами б.
Формовка заготовки происходит в тот момент, когда матрица и заготовка 7, прижатые к фланцу, находятся в нижнем положении.
При этом в полости матрицы создают вакуум через штуцер 8, а формовка производится давлением столба расплавленного материала, находящегося над загоговкой в емкости. Для повышения давления в полость стакана может быть дополнительно подан сжатый воздух через трубопровод 9. Повышение давления
5 может быть достигнуто и с помощью пневмоцилиндра 10. После формовки стакан поворачивают на 180 так, что матрица и отформованная заготовка оказываются наверху. При этом доступ к ним не затруднен. Перед
lo съемом матрицы открывают кран 11 для выхода газов и снижения давления в полости стакана. При этом же положении стакана устанавливают на фланец следующую заготовку и матрицу.
1S -В устройстве при другом варианте выполнения стакан снабжен дополнительной камерой 12 с нагревателями 13. Полости стакана и камеры 12 сообщаются через клапан 14, который закрыт при прямом ходе поршня 15
20 и открывается при обратном ходе поршня цилиндра 10, так как в результате этого хода в полости стакана создается разрежение.
Часть жидкости из камеры перетекает в полость стакана, и при повторном ходе поршня
25 создаваемое в полости стакана давление увеличивается.
Предмет изобретения
Устройство для штамповки листовых загоЗ0 товок давлением расплавленного материала
274073 находящегося над заготовкой,в емкости, расположенной над матрицей, отличающееся тем, что, с целью упрощения съема и установки заготовок, емкость для расплавленного материала выполнена в виде смонтированного на горизонтальной оси с возможностью поворота относительно нее стакана с фланцем, несущим крепежные элементы для жесткого соединения матрицы со стаканом, в котором помещен на5 греватель.
2?40?3
Миуу
