Реферат



274I30

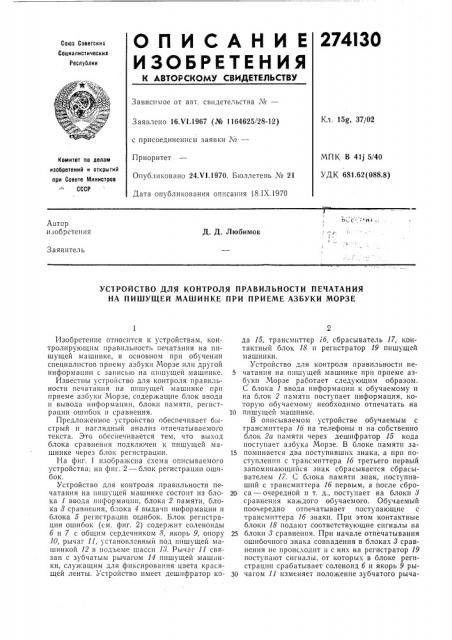

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКО)4У СВИДЕТЕЛЬСТВУ

Секта Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Кл. 15g, 37/02

Заявлено 16.V1.1967 (№ 1164625/28-12) с присоединением заявки №вЂ”

МПК В 4Ц 5/40

УДК 681 62(088.8) Приоритет

Опубликовано 24.VI.1970. Бюллетень ¹ 21

Дата опубликования описания 18. IX.1970

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

Автор изобретения

Д. Д. Любимов

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРАВИЛЬНОСТИ ПЕЧАТАНИЯ

НА ПИШУЩЕЙ МАШИНКЕ ПРИ ПРИЕМЕ АЗБУКИ МОРЗЕ

Изобретение относится к устройствам, контролирующим правильность печатания на пишущей машинке, в основном при обучении специалистов приему азбуки Морзе или другой информации с записью на пишущей машинке.

Известны устройство для контроля правильности печатания на пишущеч машинке при приеме азбуки Морзе, содержащие блок ввода и вывода информации, блоки памяти, регистрации ошибок и сравнения.

Предложенное устройство обеспечивает быстрый и наглядный анализ отпечатываемого текста. Это обеспечивается тем, что выход блока сравнения подключен к пишущей машинке через блок регистрации.

На фиг. 1 изображена схема описываемого устройства; на фиг. 2 — блок регистрации ошибок.

Устройство для контроля правильности печатания на пишущей машинке состоит из блока 1 ввода информации, блока 2 памяти, блока 8 сравнения, блока 4 выдачи информации и блока б регистрации ошибок. Блок регистрации ошибок (см. фиг. 2) содержит соленоиды б и 7 с общим сердечником 8, якорь 9, опору

10, рычаг 11, установленный под пишущей машинкой 12 в подьеме шасси 18. Рычаг 11 связан с зубчатым рычагом 14 пишущей машинки, служащим для фиксирования цвета красящей ленты. Устройство имеет дешифратор кода 15, трансмиттер /б, сбрасыватель 17, контактный блок 18 и регистратор 19 пишущей машинки.

Устройство для контроля правильности пе5 чатания на пишущей машинке при приеме азбуки Морзе работает следующим образом.

С блока 1 ввода информации к обучаемому и на блок 2 памяти поступает информация, которую обучаемому необходимо отпечатать на

10 пишущей машинке.

В описываемом устройстве обучаемым с трансмиттера lб на телефоны и на собственно блок 2а памяти через дешифратор 15 кода поступает азбука Морзе. В блоке памяти за15 поминается два поступивших знака, а при ttoступлеиии с трансмиттера lб третьего первый запоминающийся знак сбрасываегся сбрасывателем 17. С блока памяти знак, поступивший с трансмиттера lб первым, а 1тосле сбро20 са — очередной и т. д., поступает на блоки 8 сравнения каждого обучаемого. Обучаемый поочередно отпечатывает поступающие с трансмиттера lб знаки. При этом контактные блоки 18 подают соответствующие сигналы на

25 блоки 8 сравнения. При начале отпечатывания ошибочного знака совпадения в блоках 8 сравнения не происходит и с них на регистратор 19 поступают сигналы, от которых в блоке регистрации срабатывает соленоид б и якорь 9 ры50 чагом 11 изменяет положение зубчатого рыча274130 фиг r

r èñ 3

Составитель С Маневич

Техред Т. П. Курилко Корректор Г. И. Тарасова

Редактор А. Бер

Заказ 25Пуб Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-З5, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 га фиксации красящей ленты, который, в свою очередь, изменяет положение красящей ленты на другой цвет. Таким образом, все ошибки обучающихся в текстах будут отпечатаны красным цветом.

Предмет изобретения

Устройство для контроля правильности печатания на пишущей машинке при приеме азбуки Морзе, содержащее блок ввода и вывода информации, блоки памяти, регистрации ошибок и сравнения, отличпющееся тем, что, с целью быстрого и наглядного анализа отпечатываемого текста, выход блока сравнения подключен к пишущей машинке через блок регистрации.
