Реферат

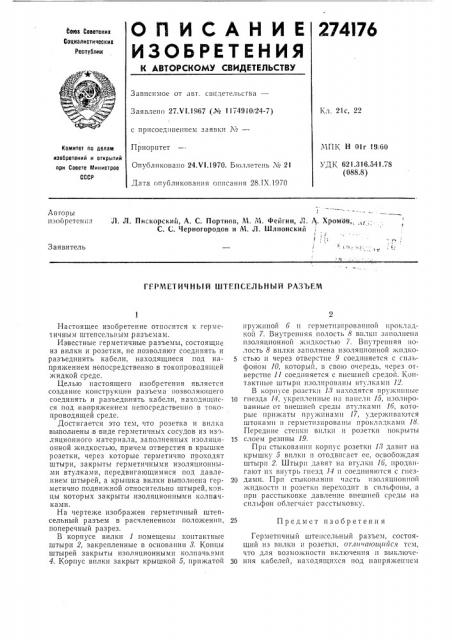

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

274176

Ссита Советских

Социалистических

Республик

Зависимое от JBT. свпдетельсгва—

Заявлено 27.V1.1967 (М 1174910)24-7) с присоед|шеппем заявки М—

Приоритет

Опубликовано 24.V!.1970. Бюллетень № 21

Дата опубликования описания 28.IX.1970

Кл. 21с, 22

МПК Н 01г 19 60

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.316.541 7$ (088.8) \

t Л. Л. Пискорский, А. С. Портнов, M. М. Фейгин, Л. $. Хромт>я;

С. (;. Черногородов и М. Л. Шлионскии

Авторы изобретения

fl, >!3, т.

1к

Заявитель

ГЕРМЕТИЧНЫЙ ШТЕПСЕЛЬНЫЙ РАЗЪЕМ

Настоящее изобретение относится к герме. тичным штепсельным, разъемам.

Известные герметичные.разъемы, состоящие из вилки и розетки, не,позволяют соединять и разъединять кабели, находящиеся под нап ря>кением непосредственно в токопроводящей жидкой среде.

Целью настоящего изобретения является создание конструкции разъема позволяющего соединять .и разъединять кабели, находящиеся под напряжением непосредственно в токопроводящей среде.

Достигается это тем, что розетка и вилка выполнены в виде герметичных, сосудов из изоляционного материала, заполненных изоляционной жидкостью, причем отверстия в крышке розетки, через которые герметично проходят штыри, закрыты герметичными изоляционными втулками, передвигающимися под да1влением штырей, а крышка вилки выполнена герметично подви>кной относительно штырей, концы которых закрыты изоляционными колпачками.

На чертеже изображен герметичный штепсельный разъем в расчлененном положении, поперечный разрез.

В корпусе вилки 1 помещены контактные штыри 2, закрепленные в основании 8. Концы штырей закрыты изоляционными колпачками

4. Корпус вилки закрыт крышкой 5, прижатой пру>кипой 6 и герметпзпрованной прокладкой 7. Внутренняя полость 8 вилки заполнена изоляционной жидкостью 7. Внутренняя полость 8 вилки заполнена изоляционной жидкостью и через отверстие 9 соед|шяется с сильфоном 10, который, в свою очередь, через отверстие 11 соединяется с внешней средой. Контактные штыри изолированы втулками 12.

В корпусе розетки 1, 3 находятся пружинные

1о гнезда 14, укрепленные на панели 15, изолированные от внешней среды втулками 16, которые прижаты пружинами 17, удерживаются штока ми и герметпзирован!>! прокладками 18.

Передние стенки вилки и розетки покрыты

15 слоем резины 19.

Прп стыкованпп корпус розетки 13 дав IT на крышку 5 вилки и отодвигает ее, освобождая штыри 2. Штыри давят на втулки 16, продвигают пх внутрь гнезд 14 и соединяются с гпез20 дами. Прп стыковашш часть изоляционной жидкости и розетки переходит В спльфоны, а прп расстыковке давлеш1е вненшей среды па спльфон облегчает расстыковку.

25 Предмет изобретения

Герметичный штепсельный разъем, состоящий из вилки и розетки, отличтощ шся тем, что для возможности включения и выключе30 нпя кабелей, находящихся под напряженнем

274176

4 ч

Составитель М. Зарецкий Редактор Г. Яковлева Корректор Л. А. Царькова

3 .каз 2534(3 Тираж 450 Подписисе

11Е11ИПИ Ко итста по дслагя изобретений и открытий при Совет Министров СССР

Москва, )К-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 непосредственно в токопроводящей среде, розетка и вилка выполнены в виде герметичных сосудов из изоляционного материала, заполненных изоляционной жидкостью, причем отверстия в крышке розетки, через которые герметично проходят штыри, закрыты герметичными изоляционными втулками, передвигающимися при давлении штырей, а крышка вилки выполнена герметично подвижной относительно штырей, концы которых закрыты изо5 ляционными колпачками.
