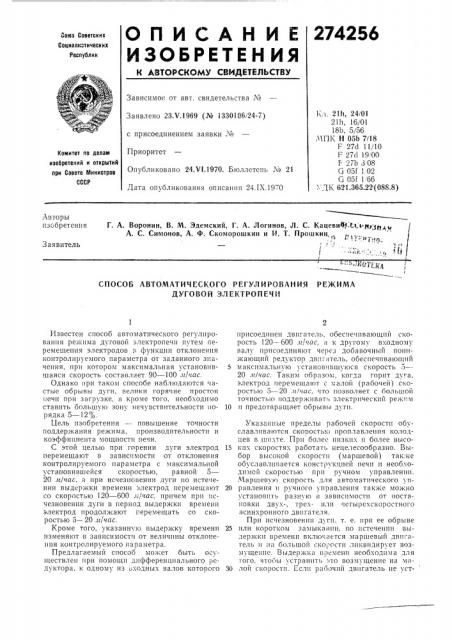

О П И С А Н И Е 274256

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авг. свидетельства М

Ix,.i. 21h, 24/01

21h, 16/01

18Ь, 5/56

ЧП11 Н 05Ь 7/18

F 27с1 11/10

Г 27сl 19100

F 27Ь 308

G 05f 102

G 05f 1 бб

" .Д К 621.365.22 (088.8) Заявлено 23Х.1969 (¹ 1330106/24-7) с присоединением заявки ¹

Приоритет

Опубликовано 24.V1,1970. Бюллетень . чо 21

Дата опуб nlIIoiiairlisI описания 24.IX.! 970

Комитет по делам изобретений и открытий при Совета Министров

СССР

Авторы изобретения

Г. А. Воронин, В. М. Эдемский, Г. А. Логинов, Л. С. Кацеви61;Ст. т ттт тт,!тт

А. С. Симонов, А. Ф. Скоморошкин и И, T. Прошкин,.

qg q

1,.1! .,; .! i, -, I 1$

Заявитель!

---1 0Ти!4

= — —...

СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛ И РОВАН ИЯ РЕЖИМА

ДУГОВОЙ ЭЛЕКТРОПЕЧИ

Известен способ автоматического регулирования режима дуговой электропечи путем перемещения электродов в функции отклонения контролируемого параметра от заданного значения, при котором максимальная установившаяся скорость составляет 90 — 100 !!/«ас.

Однако при таком способе набл!одаются частые обрывы дуги, велики горячие простои печи при загрузке, а кроме того, необходимо ставить большую зону нечувствительности iloрядка 5 — 12", о.

1Яель изобретения — повышение точности поддержания режима, производительности и коэффициента мощности печи.

С этой целью при горении дуги электрод перемешают в зависпл1ости от отклонения контролируемого параметра с максимальной установившейся скоростью, равной 5—

20 >и/«ас, а при исчезпсвении дуги по истечении выдер>кки времени электрод перемешают со скоростью 120 — 600 !1/час, причем прп исчезновении дуги в период выдер>ккп времени электрод продолжают геремещать со скоростью 5 — 20 !т/«ас.

Кроме того, указанную выдержку времени изменяют в зависимости от величины отклонения контролируемого параметра.

Предлагаемый способ может быть осуществлен при помощи дифференциального редуктора, к одному из входniix валов которого присоединен двигатель. обеспечпвающш! Скорость 120 — -600 !1/«ас, а к другому входному валу присоединяют через добавочный понижающий редуктор дв!!г>!Течь. обеспечивающий

5 максимальную установившуюся скорость 5—

20 л!«ас. Таким образом, когда горит дуга, электрод перемещают с i алой (рабочей) скоростью 5 — -20 lli«àñ, что позволяет с большой точностью !10ддержпвать электрический ре>1 м

10 и предотвращает обрывы дуги.

Указанные пределы рабочей скорости обуславлпва!Отся скоростью проплавления колодцев в шп;те. При более нпзк!!к и более высо15 кпк скоростяк работать нецелесообразно. Выбор высокой скорости (маршевой) так>не обуславливается конструкцией печи и необxoдпмой скоростью прп ручном управлении.

Маршеву!о скорость для автоматического уп20 равленпя и ручного управления также можно установить разну!о в зависимости от постановки дву>;-, TpBx- илп четырехскоростного асинхронного двигателя.

При исчезновении дуги, т. е. прп ее обрыве

25 пли коротком замыкании, по истечении выдержки в1чел!енп включается маршевый двиг iтель и на оольшой скорсстп ликвидирует возмущение. Выдер>кка времени необходима для того, чтобы устранить =то возмущение на ма30 лой скорости. Если раоочпй двигатель не уст274256

Составитель А. Обух

Корректоры: E. Ласточкина и Л. Корогод

Редактор Г. Яковлева

Заказ 2560/10 Тираж 4SO Подписное

11НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-ЗЬ, Раушская наб., д. ьб

Типография, пр. Сапунова, 2 рапяет этого возмущения, то его ликвидирует маршевый двигатель.

Внедрение данного с,îñîáà позволит улучшить технико-экономические показатели печи, а именно: повысить коэффициент мощности за счет уменьшения обрыва дуг; повысить производительность печи за счет уменьшения горячих простоев, так как скорость электродов на ручном управлении значительно выше, чем прп существующем способе управления; повысить точность поддержания режима за счет уменьшения зоны нечувствительности до

0,7 — 19о, улучшить коэффициент использования мощности печного I рансформатора.

Предлагаемый способ может быть применен как на дуговых сталеплавильных печах, так и на рудотермических.

На рудотермических печах особенно важна малая скорость, так как при регулировании .на существующих скоростях 30 — 50 лю/час разрушается тигель и нарушается технологиче .л ский прьоцесс. Б рудотермичсских печах рекомендуются скорости 5 — 8,я/час (рабочая скорость) и 120 — 240 л /час (маршевая скорость) .

Выдержка времени устанавливается согласно технологическим требованиям и условиям работы печного трансформатора, ориентировочно 2 — 10 сек.

Предмет изобретения

1. Способ автоматического регулирования режима дуговой электрс печи путем перемещепия электродов в функции отклонения контро10 лируемого параметра ст заданного значения, отлича ошийся тем, что, с целью повышения точности поддержания режима, производительности и коэффициента мощности печи, при горении дуги электрод перемешают в зависи15 мости от отклонения контролируемого параметра с максимальной установившейся скоростью, равной 5 — 20 л/час, а при исчезновении дуги по истечении выдержки времени электрод перемещают со скоростью 120—

20 600 м/час, причем прп исчезновении дуги в период выдержки времени электрод продолжают перемещать со скоростью 5 — 20 л/час.

2. Способ по п. 1, отличаюцийся тем, что. указанную выдержку времени изменяют в

25 функции величины отклонения контролируемого параметра.
