Водоструйный вакуумный насос

Водоструйный вакуумный насос

Иллюстрации

Показать все

Реферат

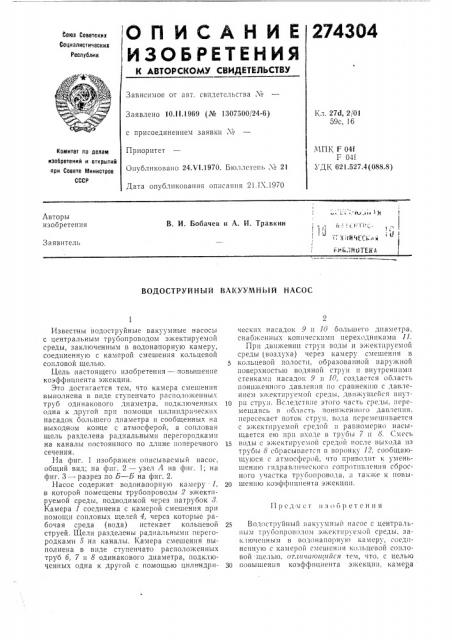

ОП ИКАНИЕ

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 27d, 2/01

59с, !6

Заявлено 10.ll.1969 (№ 1307500,124-6) с присоединением заявки №

1ЧПК F 04f

F 04!

УДК 621.527.4 (088.8) Приоритет

Опубликовано 24.VI.1970. Бюллетень ¹ 21

Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 2 I..I . (.1970

Лвторы изобретения

В. И. Бобачев и A. И. Травкин

Заявитель

> 111 -111 ОТЕК А

ВОДОСТРУЙ Н Ы Й ВАКУУМ Н Ь! Й НАСОС чески.;. насадок 9 и 10 большего диаметра, снабженных коническими переходниками 11.

При движении струи Воды и эжектпрусмой среды (воздуха) через камеру смешения в

5 кольцевой полости. образованной IIapy>lсной поверхностью водяной струи и внутренш1ми стенкам:1 насадок 9» 1гг, создается область пониженного давления по сравнению с давлением эжектируемой среды, движупьейся внут10 ри струи. Вследствие этого часть среды, перемещаясь в область пониженного давления, пересекает поток струи, вода псремсшивается с э>кектируемой средой и раьномерно насыщается ею при 13ходе в трубы 7 и 8. Смесь

15 воды с эжектирусмой средои после выхода из трубы 8 сбрасывается ь воронку 12, сообщающуюся с атмосферой, ITo приводит к уменьшению гидрагчического сопротивления соросного участка трубопровода, а также к повы20 шению коэффициента эжекции.

25 Водоструйный вакуумный насос с центральным труоопро130:1ом эжектируемой среды, заключенным в водонапорную камеру, соединенную с камерой смешения колг.цевой сопловой -щелью, от.ггг гагогггггйг>г тем, что, с целью

30 повышения коэффициента эжекции. камера

Известны водоструйные вакуумные насосы с центральным Tpp бопроводом э>кектируемой среды, заключенным в водонапорную камеру, соединенную с камерой смешения кольцевой

СОПЛОВОй ЩЕЛЬ|О.

Цель настоящего изобретения — повышение коэффициента эжекции.

Это достигается тем, что камера смешения выполнена в виде ступенчато расположенных труб одинакового диаметра, подключенных одна к другой при помощи цилиндрических насадок большего диаметра и сообщенных на выходном конце с атмосферой, а сопловая щель разделена радиальными перегородками на каналы постоянного по длине поперечного сечения.

На фиг. изображен описываемый насос, общий вид; на фиг. 2 — узел Л на фпг. 1; на фиг. 3 — разрез по Б — Б на фиг. 2.

Насос содержит водонапорную камеру - 1, в которой помещены трубопроводы 2 эжекти.руемой среды, подводимой через патрубок 8.

Камера 1 соединена с камерой смешения при помощи сопловых щелей 4, через которые рабочая среда (вода) истекает кольцевой струей. Щели разделены радиальными перегородками 5 на каналы. Камера смешения выполнена в виде ступенчато расположенных труб б, 7 и 8 одинакового диаметра, подключенных одна к другой с помощью цилиндриI I р с;1 м о т 11 з о б р е т е н и я

274304 узел >1

9 а:г,Я 1 и г. 3

Составигель f. Рабиук

Редактор Г. Яковлева Корректор А. И. Зимина

Заказ 2574/16 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Советс Министров СССР

Москва, 5К-З=, Раугиская иаб., д. 4/5

Типографии, пр. Сапунова, 2 смешения выполнена в виде ступенчато расположенных труб одинакового диаметра, подклгоченных одна к другой при помощи цилиндрических насадок большего диаметра и сообщенных на выходном конце с атмосферой, а сопловая щель разделена радиальными перегородками на каналы постоянного по длине поперечного сечения.
