Складной столик
Иллюстрации
Реферат

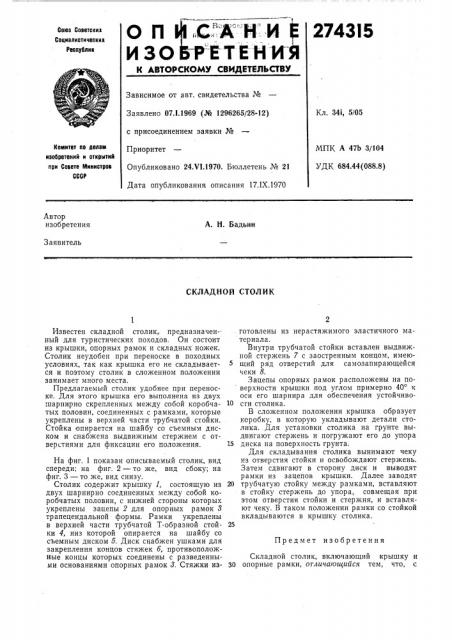

О Л;СА Н : И Е
ИЗО ФЕТЕНИЙ
274 3I5
Союз Советскик
Социалистическик
Респтблик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Кл, 34i, 5/05
Заявлено 07.1.1969 (№ 1296265/28-12) с присоединением заявки №
Приоритет
Опубликовано 24Х1.1970. Бюллетень № 21
Комитет по делан изобретений и открытий при Совете Министров
СССР
МПК А 47Ь 3/104
УДК 684.44(088.8) Дата опубликования описания 17.IX.1970
Автор изобретения
А. Н. Бадьин
Заявитель
СКЛАДНОЙ СТОЛИК готовлены из нерастяжимого эластичного материала.
Внутри трубчатой стойки вставлен выдвижной стержень 7 с заостренным концом, имеющий ряд отверстий для самозапирающейся чеки 8.
Зацепы опорных рамок расположены на поверхности крышки под углом примерно 40 к оси его шарнира для обеспечения устойчиво10 сти столика.
В сложенном положении крышка образует коробку, в которую укладывают детали столика.. Для установки столика на грунте выдвигают стержень и погружают его до упора
15 диска на поверхность грунта.
Для складывания столика вынимают чеку из отверстия стойки и освобождают стержень.
Затем сдвигают в сторону диск и выводят рамки из зацепов крышки. Далее заводят
20 трубчатую стойку между рамками, вставляют в стойку стержень до упора, совмещая при этом отверстия стойки и стержня, и вставляют чеку. В таком положении рамки со стойкой вкладываются в крышку столика.
Складной столик, включающий крышку и
30 опорные рамки, отлича ощайся тем, что, с
Известен складной столик,, предназначен-ный для туристических походов. Он состоит из крышки, опорных рамок и складных ножек.
Столик неудобен при переноске в походных условиях, так как крышка его не складывается и поэтому столик в сложенном положении занимает много места.
Предлагаемый столик удобнее при переноске. Для этого крышка его выполнена из двух шарнирно скрепленных между собой коробчатых половин, соединенных с рамками, которые укреплены в верхней части трубчатой стойки.
Стойка опирается на шайбу со съемным диском и снабжена выдвижным стержнем с отверстиями для фиксации его положения.
На фиг. 1 показан описываемый столик, вид спереди; на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же, вид снизу.
Столик содержит крышку /, состоящую из двух шарнирно соединенных между собой коробчатых половин, с нижней стороны которых укреплены зацепы 2 для опорных рамок 3 трапецеидальной формы. Рамки укреплены в верхней части трубчатой Т-образной стойки 4, низ которой опирается на шайбу со съемным диском б. Диск снабжен ушками для закрепления концов стяжек б, противоположные концы которых соединены с разведенными основаниями опорных рамок 8, Стяжки изПредмет изобретения
274316
Фиг. 1 целью удобства йереноски столика в сложенном виде, крышка выполнена из двух шарнирно скрепленных между собой коробчатых половин, соединенных с рамками, укрепленными в верхней части трубчатой стойки, опертой на шайбу со съемным диском и снабженной внутри выдвижным стержнем с отверстиями для фиксации его положения. из. 3
Составитель М. Лиманова
Корректоры: В. Петрова и Е. Ласточкина
Редактор А. Бер
Типография, пр. Сапунова, 2
Заказ 2575/17 Тираж 480 Подписное
UHHHHH Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, K-35, Раушская наб., д. 4/5
