Воздушный сепаратор
Иллюстрации
Реферат
274323

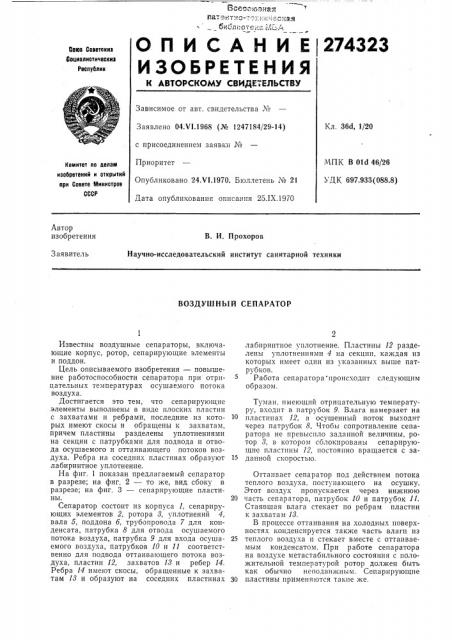

ОП И САНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сююа Советскиа
Содиалистическив
Республик
Зависимое от авт. свидетельства №
Кл. 360, 1/20
Заявлено 04;VI.1968 (№ 1247184/29-14) с присоединением заявки ¹
Приоритет
Опубликовано 24.VI.1970. Бюллетень № 21
Дата опубликования описания 25.IX.1970
МПК В Old 46/26
УДК 697.933(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
В. И. Прохоров
Научно-исследовательский институт санитарной техники
Заявитель
ВОЗДУШНЫЙ СЕПАРАТОР
Известны воздушные сепараторы, включающие корпус, ротор, сепарирующие элементы и поддон.
Цель описываемого изобретения — повышение работоспособности сепаратора при отрицательных температурах осушаемого потока воздуха.
Достигается это тем, что сепарирующие элементы выполнены в виде плоских пластин с захватами и ребрами, последние из которых имеют скосы и обращены к захватам, причем пластины разделены уплотнениями на секции с патрубками для подвода и отвода осушаемого и оттаивающего потоков воздуха. Ребра на соседних пластинах образуют лабиринтное уплотнение.
На фиг. 1 показан предлагаемый сепаратор в разрезе; на фиг. 2 — то же, вид сбоку в разрезе; на фиг, 3 — сепарирующие пластины.
Сепаратор состоит из корпуса 1, сепарирующих элементов 2, ротора 8, уплотнений 4, вала б, поддона б, трубопровода 7 для конденсата, патрубка 8 для отвода осушаемого потока воздуха, патрубка 9 для входа осушаемого воздуха, патрубков 10 и 11 соответственно для подвода оттаивающего потока воздуха, пластин 12, захватов 18 и ребер 14.
Ребра 14 имеют скосы, обращенные к захватам 18 и образуют на соседних пластинах лабиринтное уплотнение. Пластины 12 разделены уплотнениями 4 на секции, каждая из которых имеет один из указанных выше патрубков.
Работа сепаратора происходит следующим образом.
Туман, имеющий отрицательную температуру, входит в патрубок 9. Влага намерзает на пластинах 12, а осушенный поток выходит через патрубок 8. Чтобы сопротивление сепаратора не превысило заданной величины, ротор 8, в котором сблокированы сепарирующие пластины 12, постоянно вращается с за15 данной скоростью.
Оттаивает сепаратор под действием потока теплого воздуха, поступающего на осушку.
Этот воздух пропускается через нижнюю
20 часть сепаратора, патрубок 10 и патрубок 11.
Стаявшая влага стекает по ребрам пластин к захватам 18.
В процессе оттаивания на холодных поверхностях конденсируется также часть влаги из
25 теплого воздуха и стекает вместе с оттаиваемым конденсатом. При работе сепаратора на воздухе метастабильного состояния с положительной температурой ротор должен быть как обычно неподвижным. Сепарирующие
30 пластины применяются такие же.
274323
Предмет изобретения
Ф г 7атм
Составитель Мардер Редактор Г, Яковлева Корректор С. А. Кузовенкова
Заказ 2577/3 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская иаб., д. 4/5
Типография, пр. Сапунова, 2
1. Воздушный сепаратор, включающий корпус, ротор, сепарирующие элементы и поддон, отлича>ощийся тем, что, с целью повышения работоспособности при отрицательных температурах осушаемого потока воздуха, сепарирующие элементы выполнены с плоскими пластинами с захватами и ребрами, последние из которых имеют скосы и обращены к захватам, причем пластины разделены уплотнениями на секции с патрубками для подвода и отвода осушаемого и предназначенного для
5 оттаивания сепаратора потоков воздуха.
2. Воздушный сепаратор по п. 1, отличаюи4ийся тем, что ребра на соседних пластинах образуют лабиринтное уплотнение,
