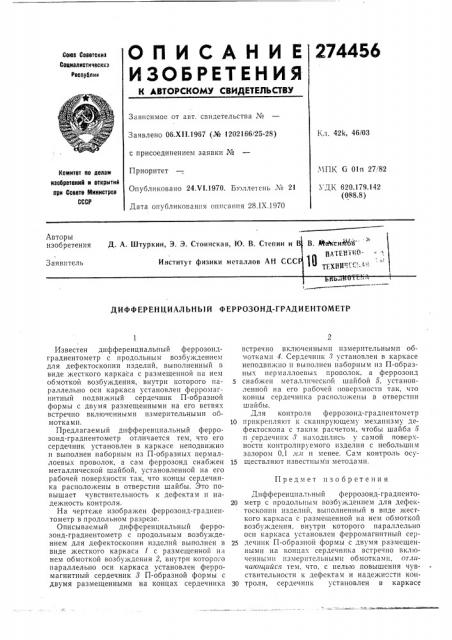

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союв Сооетскив
Социалистическкт
Республик
Зависимое от авт. свидетельства ¹
Кл. 42k, 46 03
Заявлено 06.Х11.1967 (№ 1202166/25-28) с присоединением заявки №
Приоритет
Опубликовано 24.V1.1970. Бюллетень № 21
Дата опубликования описания 28.IX.1970. 1ПК, G 01п 27!82
Комитет оо делам изобретений и открытий ори Сосете Министров
СССР
УДЫ, 620.179.142 (088.8) Авторы изобретения Д. А. Штуркин, Э. Э, Стоинская, Ю. В. Степин и В
В. МФа кеий >в"
ПATEH И0 П ХР.ИЧ ;С!. -.
Институт физики металлов АН ССС
Заявитель г
ДИФФЕРЕНЦИАЛЬНЫЙ ФЕРРОЗОНД-ГРАДИЕНТОМЕТР
Предмет изобретения
Известен дифференциальный феррозондградиентометр с продольным возбуждением для дефектоскопии изделий, выполненный в виде жесткого каркаса с размещенной на нем обмоткой возбуждения, внутри которого параллельно оси каркаса установлен ферромагнитный подвижный сердечник П-образной формы с двумя размещенными на его ветвях встречно включенными измерительными обмотками.
Предлагаемый дифференциальный феррозонд-градиентометр отличается тем, что его сердечник установлен в каркасе неподвижно и выполнен наборным из П-образных пермаллоевых проволок, а сам феррозонд снабжен металлической шайбой, установленной на его рабочей поверхности так, что концы сердечника располо>кены в отверстии шайбы. Это повышает чувствительность к дефектам и надежность контроля.
На чертеже изображен феррозонд-градиентометр в продольном разрезе.
Описываемый дифференциальный феррозонд-градиентометр с продольным возбу>кдением для дефектоскопии изделий выполнен в виде жесткого каркаса 1 с размещенной на нем обмоткой возбу>кдения 2, внутри которого параллельно оси каркаса установлен ферромагнитный сердечник 3 П-образной формы с двумя размещенными на концах сердечника встречно включенными измерительными обмотками 4. Сердечник 1 установлен в каркасе неподвижно и выполнен наборным из П-образHblх пермаллоевы i проволок, а феррозонд снабжен металлической шайбой 5, установленной на его рабочей поверхности так, что концы сердечника расположены B отверстии шайбы.
Для контроля феррозонд-градиентометр
10 прикрепляют к сканирующему меха дефектоскопа с таким расчетом, чтобы шайба 5 и сердечник Л находплпсь у самой поверхности контролируемого изделия с небольшим зазором 0,1 л.ч. и менее. Сам контроль осу15 ществляют известными методами.
Дифференциальный феррозонд-градиенто20 метр с продольным возбуждением для дефектоскопии изделий. выполненный в виде жесткого каркаса с размещенной»а нем обмоткой возбу>кденпя, внутри которого параллельно оси каркаса установлен ферромагнитный сер25 дечник П-образной формы с двумя размещенными на концах сердечника встречно включеннымп измерительными обмотками, отлачаюп1иися тем, что, с целью повышения чувствительности к дефектам и надежности кон30 троля, сердечник установлен в каркасе
274456
51 гч
Составитель И. Кесоян
Редактор 3. Твердохлебова Техред Л. В. Куклина Корректор Г. И. Тарасова
Заказ 2640/18 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 неподвижно и выполнен наборным из П-образных пермаллоевых проволок, а феррозонд снабжен металлической шайбой, установленной на его рабочей поверхностй так, что концы сердечника расположены в отверстии шайбы.
