274459

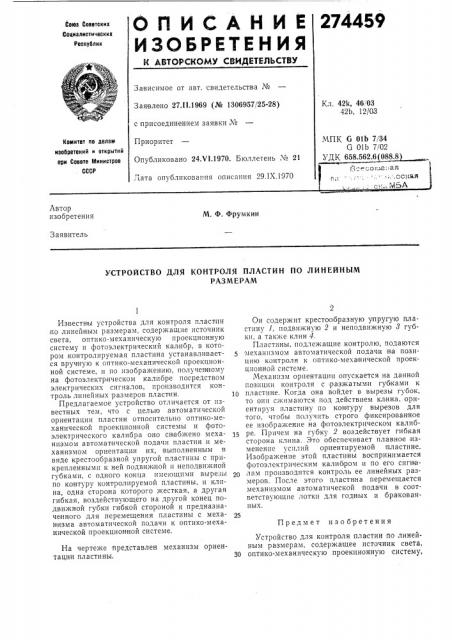

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социвлнстнческих

Республик

Зависимое от авт. свидетельства №

Заявлено 27.11.1969 (№ 1306957/25-28) с присоединением заявки ¹

Приоритет

Опубликовано 24.Н1.1970. Бюллетень № 21

Дата опубликования описания 29.1Х.1970

Кл. 42k, 46, 03

42b, 12/03

/МПК G Olb 7!34

G 01b 7!02 II%

Комитет по делом изобретений н открытий прн Совете тлнннстров ссср

Автор изобретения

М, Ф. Фрумкин

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПЛАСТИН ПО ЛИНЕЙНЪ|М

РАЗМЕРАМ

Предмет изобретения

Известны устройства для контроля пластин .по линейным размерам, содержащие источник света, оптико-механическую проекционную систему и фотоэлектрический калибр, в котором контролируемая пластина устанавливается вручную к оптико-механической проекционной системе, и по .изображению, получен ному на фотоэлектрическом калибре посредством электрических сигналов, производится контроль линейных размеров пластин.

Предлагаемое устройство отличается от известных тем, что с целью автоматической ориентации пластин относительно оптико-механической проекционной системы и фотоэлектрического калибра оно снабжено механизмом автоматической подачи пластин .и механизмом ориентации их, выполненным в виде крестообразной упругой пластины с прикрепленными к ней подвиж ной и неподвижной губками, с одного конца пмеющпмп вырезы по контуру контролируемой пластины, и клина, одна сторона которого жесткая, а другая гибкая, воздействующего на другой конец подвижной губки гибкой стороной и предназначенного для перемещения пластины с механизма автоматической подачи к оптико-механической проекционной системе.

На чертеже представлен механизм ориентаци и пластины, Он содержит крестообразную упругую пластину 1, подвижную 2 и неподвижную 8 губки, а также клин 4.

Пластины, подлежащие контролю, подаются механизмом автоматической подачи на позицию контроля к оптико-механической проекционной системе.

Механизм ориентации опускается на данной позиции контроля с разжатыми губками к

1р пластине. Когда она войдет в вырезы губок, то онп сжимаются под действием клина, ориентируя пластину по кон туру вырезов для того, чтобы получить строго фиксированное ее изображение на фотоэлектрическом калиб15 ре. Причем на губку 2 воздействует гибкая сторона клина. Это обеспечивает плавное изменение усилий ориентируемой пластине.

Изображение этой пластины воспринимается фотоэлектрическим калибром и по его cIII.еалам производится контроль ее линейных размеров. После этого пластина перемещается механизмом автоматической подачи в соответствующие лотки для годных и бракованных.

Устройство для контроля пластин по линейHbIM размерам, содержащее источник света, 30 оптико-механическую проекционную систему, 274459

Составитель A. Духанин Корректор Н. А. Митрохина

Редактор T. Фадеева

Заказ 2666/3 Тираж 480 Прдписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 предназн|аченную для получения изображения пластины в отраженном свете, и фотоэлектрический калибр, воспринимающий это изображение, отличающееся тем, что, с целью автоматической ориентации пластин относительно оптико-механической проекционной системы и фотоэлектрического калибра, оно снабжено механизмом автоматической подачи пластин и механизмом ориентации их, выполHBHíûì в виде крестообразной упругой пластины с прикрепленными к ней подвижной и неподвижной губками, с одного KQHIIJà имеющими вырезы по контуру контролируемой пластины, и клина, одна сторона которого

5 жесткая, а другая гиокая, воздействующего на другой конец подвижной губки гибкой стороной, и предназначенным для перемещения пластины с механизма автоматической подачи .к о птико-механической IIpoBKJионной си10 стем е.
